Гидрозащита ПЭД

Гидрозащита имеет две диафрагменные камеры, отсутствует исполнение коррозионностойкости, работает при температуре пластовой жидкости +90 0С, с прямобочным шлицевым соединением вала.
Гидрозащита применяется в составе двигателя серии ПЭД в установках погружных центробежных насосов типа УЭЦН для добычи нефти из скважин.
Гидрозащита предназначена для:
• защиты внутренней полости двигателя от попадания пластовой жидкости и предотвращения утечки масла при передаче вращения от герметичного электродвигателя к насосу;
• компенсации тепловых изменений объема масла при работе электродвигателя и его остановках;
• уравнивания давления во внутренней полости двигателя с давлением пластовой жидкости в скважине;
• отвода газа из внутренней полости двигателя в затрубное пространство через клапана, установленные в гидрозащите;
• восприятия осевых нагрузок от вала насоса при эксплуатации с насосом без осевой опоры.
Техническая характеристика гидрозащиты 2Г5А7:
• Мощность двигателя, комплектуемого гидрозащитой не более 280 кВт.
• Мощность, потребляемая гидрозащитой, и температура в районе узла пяты, не более:
- Без осевой нагрузки 0,7 кВт
- При максимальной осевой нагрузки 1,4 кВт
- Температура узла пяты 50 °С

• Смазка гидрозащиты – диэлектрическое масло
• Объем заливаемого масла 8,5 л
• Частота вращения вала гидрозащиты не более - 3600 об/мин
• Максимальная осевая нагрузка вала не более 800 кгс
• Масса не более 115 кг.
• Габаритные размеры:
- длина 3000 мм;
- диаметр корпуса 103 мм;
- диаметр вала 28 мм.

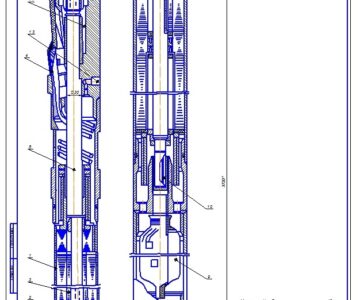

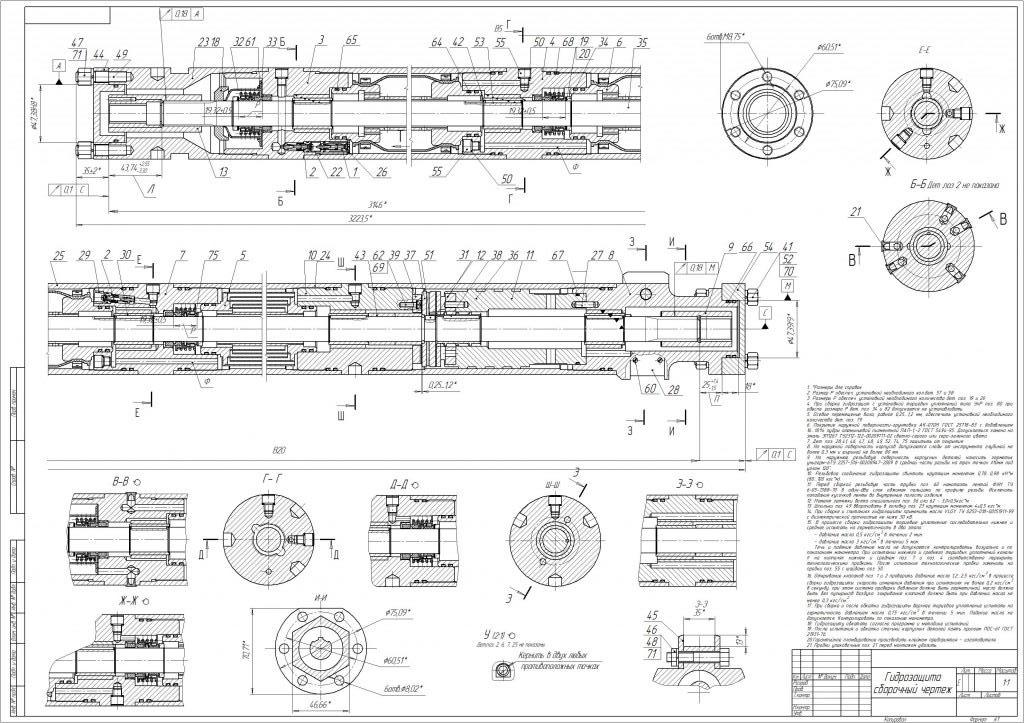

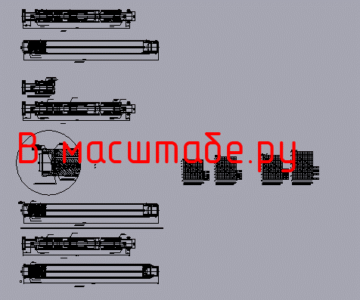

Состав: Сборочный чертеж, спецификация Язык документа
