Главная фракционирующая колонна мазут

БГТУ 41708013, 2013

Колонна представляет собой вертикальный цилиндрический аппарат диаметром 6,1 м и высотой 40,8 м, разделенный на две секции:
верхнюю, где происходит собст венно ректификация, оборудованную 25-ю тарелками "КОСН-GLITSCH";
нижнюю, представляющую конденсатор смешения, где установлены поочередно 6 дисковых и кольцевых тарелок, рассчитанных на высокоскоростные потоки паров и жидкости.
Рабочая температура по высоте колонны изменяется от максимальной внизу (365-370°С) до минимальной вверху (139°С), избыточное давление в тех же точках соответственно составляет 126,6 и 91,2 кПа (1,25 и 0,91 ати).
Главная колонна устанавливается на поверхности "стола", в отличие от монтажа на юбке, характерного для большинства колонн. Такой способ размещения аппарата упрощает обслуживание линий кубового продукта, которые подвержены закупорке частицами кокса и катализатора. Индивидуальные линии питания каждого насоса позволяют продолжать работу по одной линии, в то время как другая очищается. Следует добавить, что каждый клапан в контуре кубового продукта должен быть установлен при поднятом штоке для того, чтобы катализатор не попадал в крышку. Если компоновка установки не позволяет установить шток прямо вверх, он должен быть расположен в максимально возможное вертикальное положение. Верхняя секция колоны подобна любому другому ректификационному аппарату. Верхний продукт колонны конденсируется в воздушных и водяных холодильниках. Вода из секции газофракционирования промывает аммиак и ряд других солей из последней группы конденсаторов. Кислая вода отделяется в емкости орошения и направляется либо на отпарку, либо в линию подачи в реактор регенерированного катализатора.
Получаемые в качестве продуктов фракции (легкий газойль, кубовый продукт) выводятся из колонны через соответствующие стриппинги. Стриппинг легкого газойля – это вертикальный цилиндрический аппарат диаметром 1,1 м и высотой 8,5 м, снабженный шестью тарелками "КОСН-GLITSCH". Стриппинг кубового продукта аналогичен предыдущему, но меньшей высоты – 6,2 м. Оба аппарата выполнены из низколегированной стали О9Г2С, однако стриппинг кубового продукта, как работающий в более тяжелых условиях, дополнительно плакирован хромистой сталью 08Х13. Материал тарелок идентичен применяемому в главной колонне.

Техническая характеристика
1. Аппарат предназначен для крекинга низкосернистого мазута концентрацией 18%(молл.)
3. Производительность по кубовому остатку 4 кг/с
4. Рабочее давление 0.1 МПа.
5. Температура среды в кубе 96,4 С
6. Среда в аппарате - токсичная, взрывоопасная, некоррозионная.
7. Тип тарелок - клапанные.
8. Количество тарелок - 22 шт.

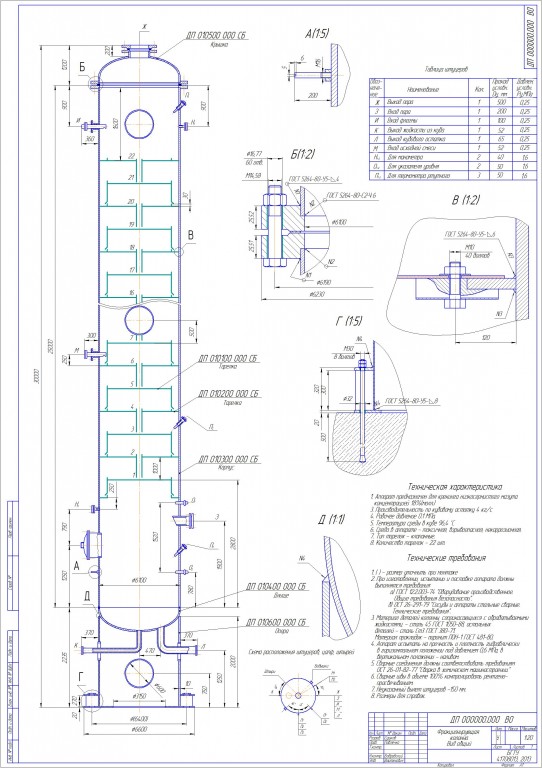

Состав: Сборочный чертеж Язык документа

Софт: Компас v12

Каталог / Промышленность / Нефть и Газ / Главная фракционирующая колонна мазут

Просмотр файлов
ВО.cdw
