3D сборка и чертеж фрагмента рудника

СПГГИ (ТУ) Горный университет
Кафедра НГ и Г

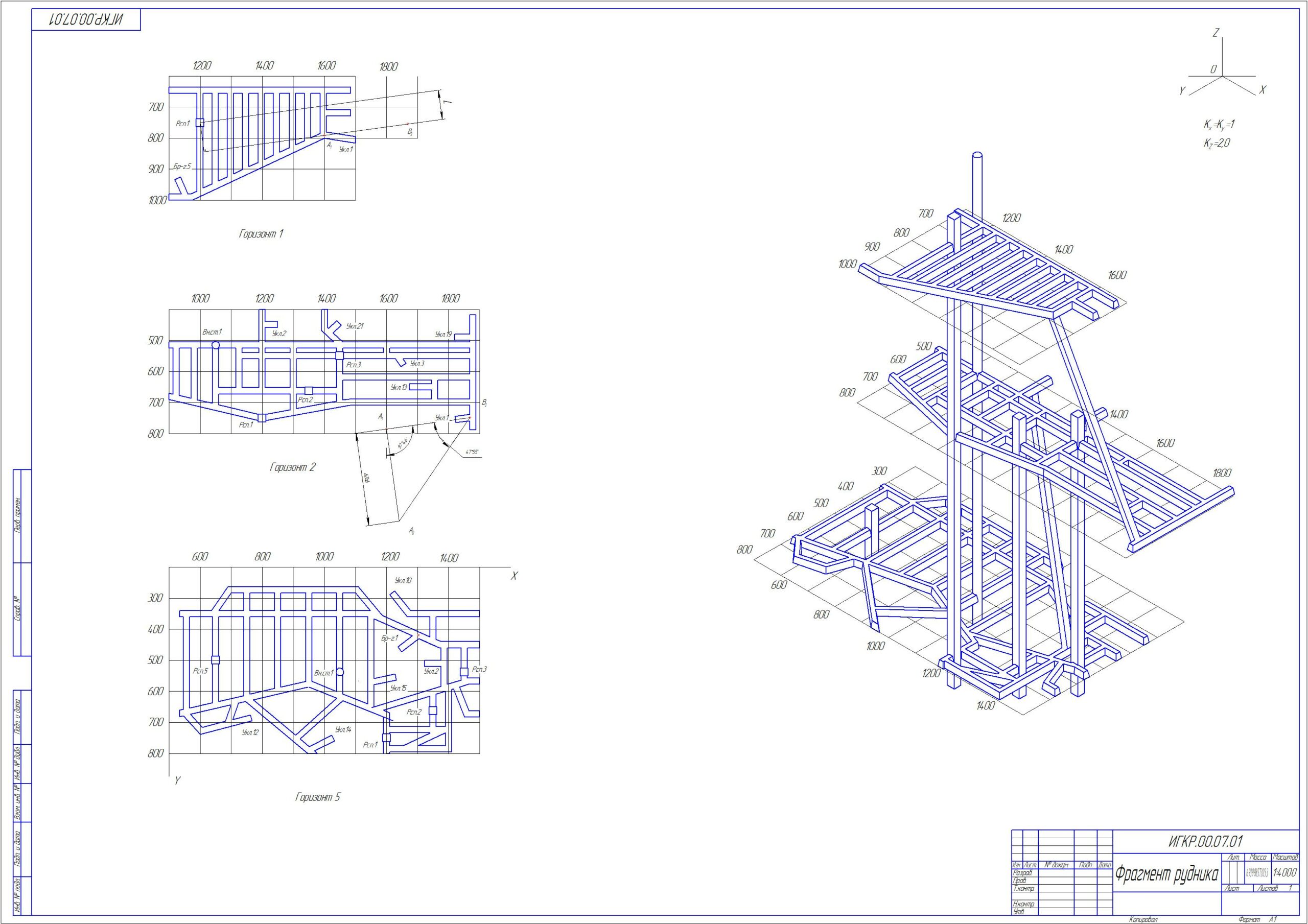

"Чертёж фрагмента рудника"
СПб 2013 г.

В данной работе рассматривается пример выполнения и оформления горных чертежей на базе САПР.
Горные чертежи (подземных горных выработок) существенно отличаются от чертежей других отраслей промышленности.
Горные выработки представлют собой не физические тела, а пустоты в толще горных прод. Отражаемые на горных чертежах объекты (выработки) вытянуты на десятки и сотни метров при относительно небольших поперечных сечениях.

Состав: 3D модели горизонтов, 3D сборка фрагмента рудника, Чертёж Фрагмента рудника Язык документа

Софт: Компас-3D 13 SP1

Сайт: www
