Армировка вертикальных стволов

Карагандинский государственный технический университет
Кафедра разработки месторождений полезных ископаемых
Лабороторная работа по дисциплине "Объекты подземных сооружений и их конструкций"
На тему "Армировка вертикальных стволов"
Караганда 2013

Исходные данные.
Вариант №8
2 клети №4 – 5200 х 1650мм
2 скипа №6 – 2800 х 2200мм
Армировка стволов представляет собой пространственную конструкцию, которая размещается по всей глубине ствола и используется для заданного безопасного направления подъемных сосудов ( скипов и клетей) при движении их по стволу.
В зависимости от конструкций применяемой армировки она может быть жесткой и гибкой.
В данной работе применяется жесткая армировка, которая состоит из расстрелов и проводников.
Расстрелы – горизонтально уложенные балки, закрепляемые в крепи ствола. Расстрелы являются основными несущими элементами армировки.
Проводники служат для перемещения в заданном направлении подъемных сосудов. Проводники крепят к расстрелам.
Для выполнения работы применяются расстрел двутавровый и проводник коробчатый.
Размеры расстрелов:
Клеть №4 - 270х127х10.5

Профиль 250х100х10
Скип №6 – 200х102х9
Профиль – 180х80х10

Размеры проводников:
Клеть №4- 200х200х16

Скип №6 – 180х180х10

Конструкция узлов армировки.

Для обеспечения безопасного движения подъемных сосудов по стволу необходимо иметь весьма надежное и прочное закрепление расстрелов и проводников.
Крепление двутавровых расстрелов производим при помощи заделки вглубь крепи ствола. Для облегчения работ по установке расстрелов большой длины целесообразно их стыковать из двух частей. Расстрелы из двутаврового профиля стыкуют с помощью соединительных планок и болтов. Болты после их затяжки должны быть расчеканены.
Проводники к расстрелам крепят с помощью двух пар специальных зажимных скоб (скоб Бриарта), которые стягивают болтами диаметром 32мм.

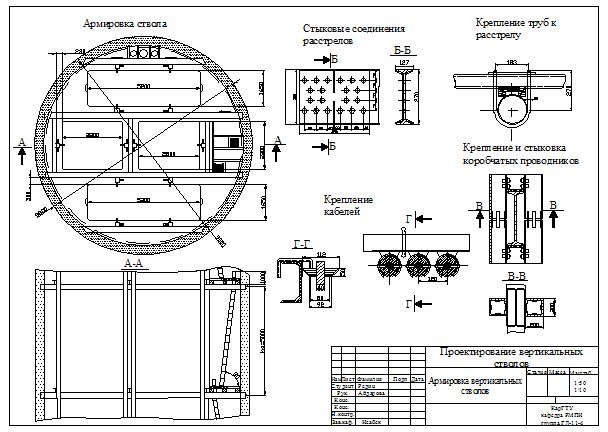

Состав: Армировка,стыковые соединения расстрелов,крепление труб к расстрелу,крепление кабелей, ПЗ Язык документа

Софт: AutoCAD 2012

Просмотр файлов
Армировка ствола.dwg
Армировка ствола.doc
