Дробилка конусная (среднее дробление руд)

Техническая характеристика
1.Назчение - среднее дробление руд, нерудных ископаемых и аналогичных им материалов кроме пластических
2.Диаметр основария дробящего конуса - 2200мм.
3.Ширина приемной щели на открытой стороне - 350мм.
4.Наибольший размер кусков питания - 350мм.
5.Диапазон регулирования ширины разгрузочной щели в фазе сближения профилей - 30...60мм.
6.Разность ширины разгрузочной щели в четырех точках не более 8 мм.
7.Производительность - 16 м/ч.
8.Мощность главного привода - 250 кВт.
9.Электродвигатель-АЗД 13-52-12
Частота вращения - 485 об/мин
10.Габаритные размеры:
длина, мм 7052
ширина, мм 3500
высота, мм 5050
11.Масса, кг 24000

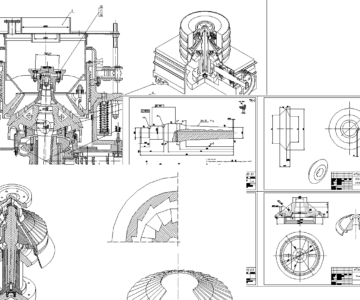

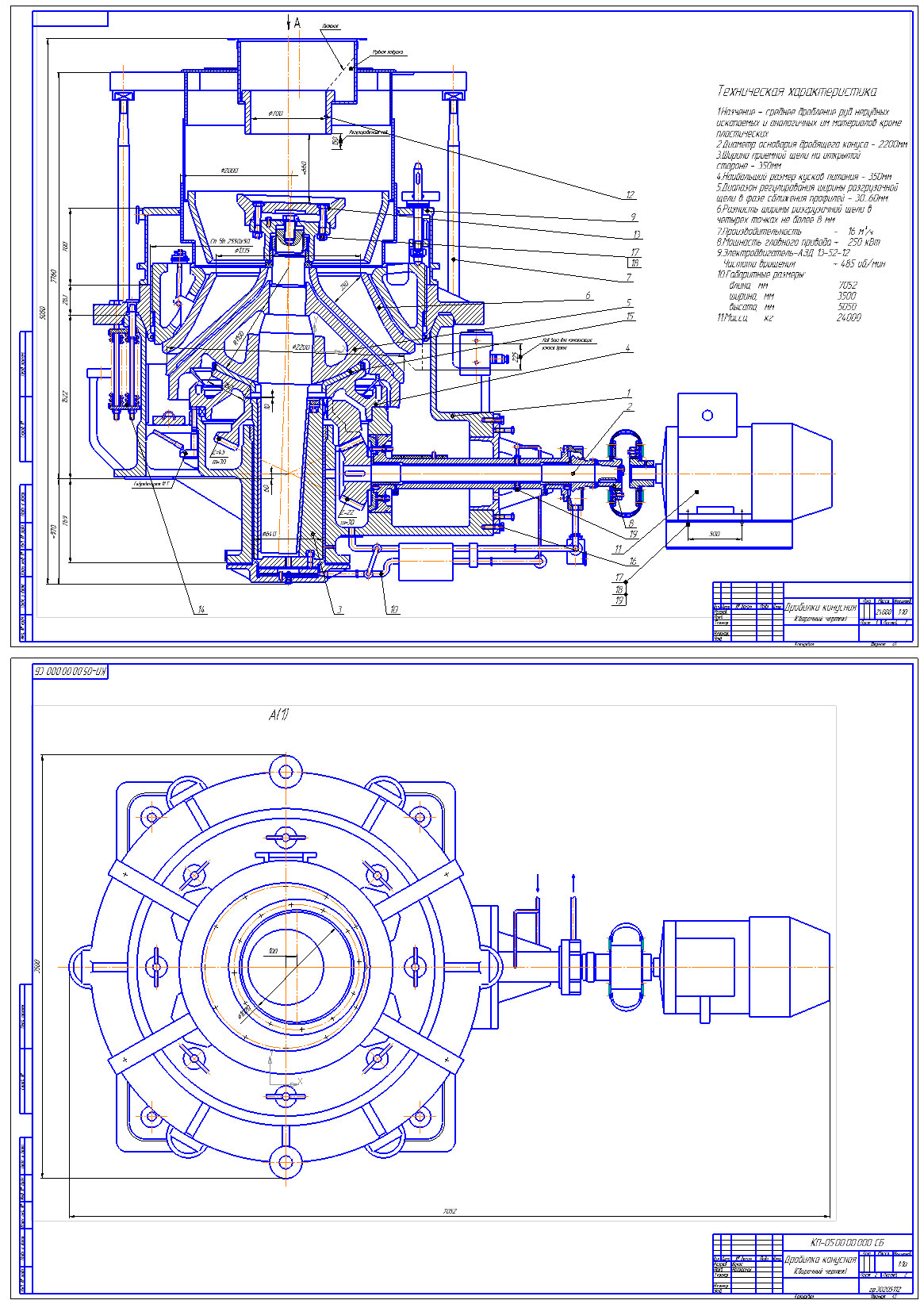

Состав: Сборочный чертеж (СБ), Спецификация Язык документа

Софт: КОМПАС-3D 16

Файлы:
drobilka2 (1).cdw
DROBILKA_1 (1).cdw
drobilka1 (1).cdw
DROBILKA_2 (1).cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: dmitriy.paribok
Дата: 2016-12-12
Просмотры: 30490
