Комбайн проходческо-очистной Урал-10А

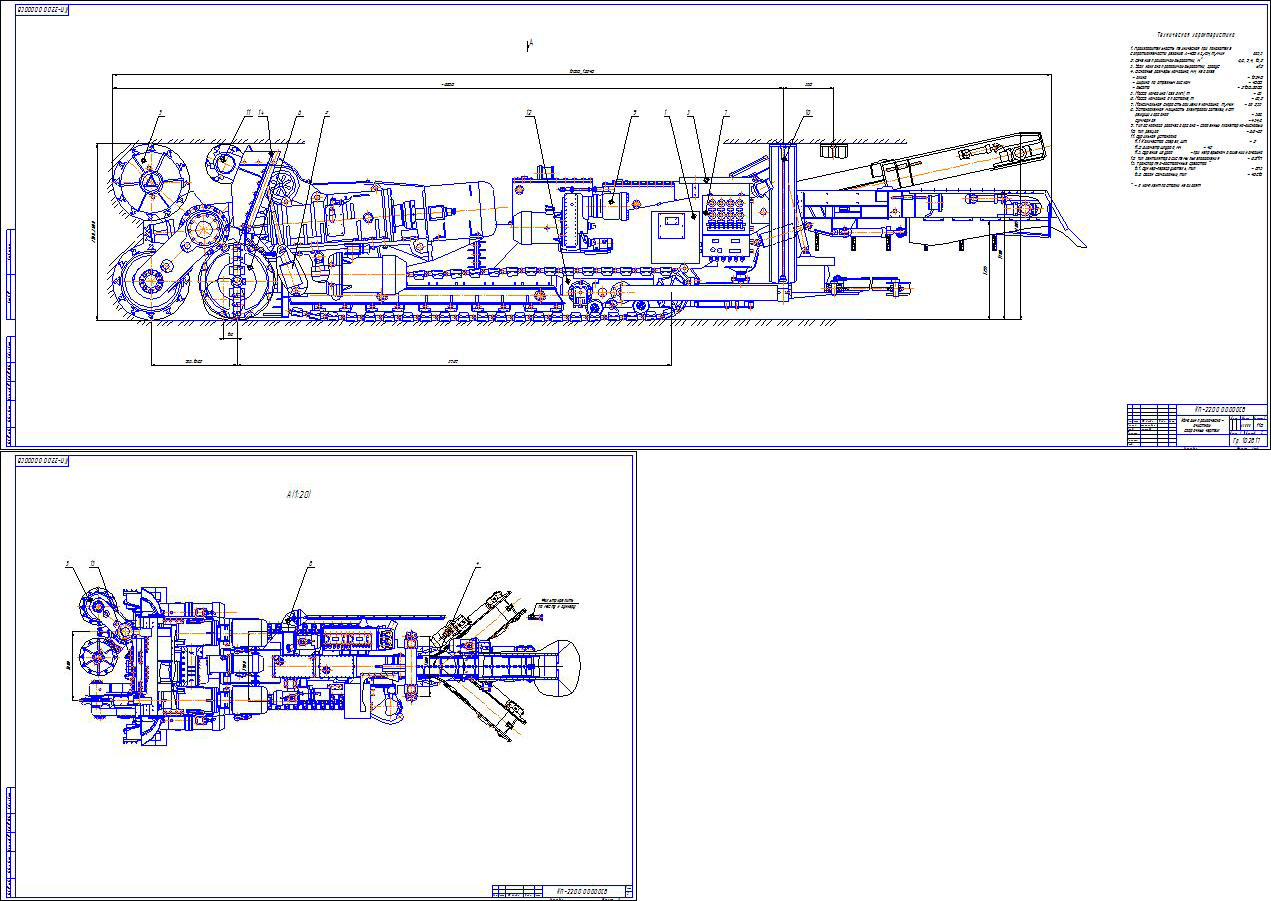

Чертеж комбайна проходческо-очистного "Урал-10А" с гидравлической и кинематической схемами. Предназначен для применения на очистных работах в камерах и проходки выработок овально-арочной формы по пластам калийных руд мощностью 2,2-2,6 м/с сопротивляемостью пород резанию до Ар=450 Н/м, при углах падения ±12°.

Техническая характеристика
1. Производительность техническая при показателе сопротивляемости резанию А=400 кг/см, т/мин до 3,5
2. Сечение проходимой выработки, м 8,8; 9,4; 10,2
3. Угол наклона проводимой выработки, градус 12
4. Основные размеры комбайна, мм, не более
- длина - 12240
- ширина по отрезным дискам - 4000
- высота - 2100...2600
5. Масса комбайна (без ЗИП), т - 63
6. Масса комбайна в поставке, т - 65,2
7. Максимальная скорость движения комбайна, т/мин - до 2,55
8. Установленная мощность электродвигателей, кВт
режущих органов - 368
суммарная - 434,8
9. Тип основного рабочего органа - сдвоенный планетарно-дисковый
10. Тип резцов - Д6-22
11. Бурильная установка
11.1. Количество сверел, шт. - 2
11.2. Диаметр шпуров, мм - 42
11.3. Бурение шпуров - при непрерывном движении комбайна
12. Тип вентилятора системы пылеподавления - 62МП
13. Транспортно-доставочные средства *
13.1. Бункер-перегружатель, тип - БП3
13.2. Вагон самоходный, тип - 4ВС10
* - в комплект поставки не входят

Состав: СБ, кинематическая и гидравлическая схемы, спецификация Язык документа

Софт: Компас v10

Каталог / Промышленность / Добывающая, горная промышленность / Комбайн проходческо-очистной Урал-10А

Просмотр файлов
гидравлика.cdw
кинематика.cdw
Сборочные чертежи.cdw
спецификация.docx
