Корытная мойка К-14

Донбасская Государственная Академия Строительства И Архитектуры
Кафедра ПТСДМО
Курсовой проект по дисциплине «Машины для производства строительных материалов»
Тема: «Машины для классификации материалов. Корытная мойка»
Макеевка

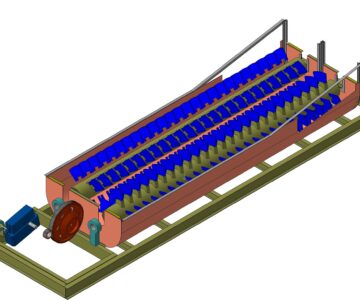

В данном проекте рассматривается корытная мойка К-14.
Введение 4
1. Состояние вопроса. Анализ существующих конструкций материалов 4
1.1. Машины для гидравлической классификации и обогащения материалов 4
1.2. Основы теории гидравлической классификации 5
1.3. Гидромеханические классификаторы 6
1.4. Флотационные машины 9
1.5. Обогащение в тяжелых суспензиях 10
1.6. Обогащение материалов по упругости и трению 11
1.7. Машины для промывки гравия и песка 12
2. Общий расчет мойки корытной 14
2.1. Определение производительности 14
2.2. Усилия действующие на лопасть 16
2.3. Мощность электродвигателя привода вращения лопастных валов 17
3. Определение основных параметров привода 21
3.1. Общие сведения 21
3.2. Расчет клиноременной передачи 23
4. Охрана труда в проекте корытной мойки 28
4.1. Анализ вредных и опасных факторов 28
4.2. Мероприятия по снижению вредных и опасных факторов 30
Список литературы 32
Приложение 33

Техническая характеристика
1. Корытная мойка предназначена для промывки нерудных полезных ископаемых (известняки, доломиты, гравий и т.п.) и черных металлов.
2. Расчетная производительность до 100
3. Крупность промываемого материала до 100 мм
4. Водяная система:
Расчетная пропускная способность:
- на промывку 450 м
- на ополаскивание 150 м
Давление:
- на промывку 10 м.в.ст.
- на ополаскивание 25 м.в.ст.
5. Наружный диаметр лопастного вала 1400 мм
6. Угол установки лопаток на валу 25
7. Шаг лопаток 350 мм
8. Число оборотов лопастного вала: 15 , 12 , 9,4
9. Расчетное время промывки: 1,8 мин, 2,2 мин, 2,8 мин.
10. Периметр сливного порога 7 м
11. Привод:
Электродвигатель:
- тип А093-6
- мощность 55 кВт
- число оборотов 985
- вес 805 кг
Редуктор:
исполнение корытной мойки:
привод левой сборки Ц2-500-I-9,80
привод правой сборки Ц2-500-II-9,80
Клиноременная передача:
тип ремня Г3150 ГОСТ 1284-87
Количество ремней 6 шт
12. Габаритные размеры:
длина 12042 мм
ширина 3684 мм
высота 2156 мм
13. Наибольший вес без электробвигателя:
без материала 30883 кг
с материалом и водой 51000 кг
14. Вес наиболее тяжелого сменяемого узла (лопастной вал) 8820 кг

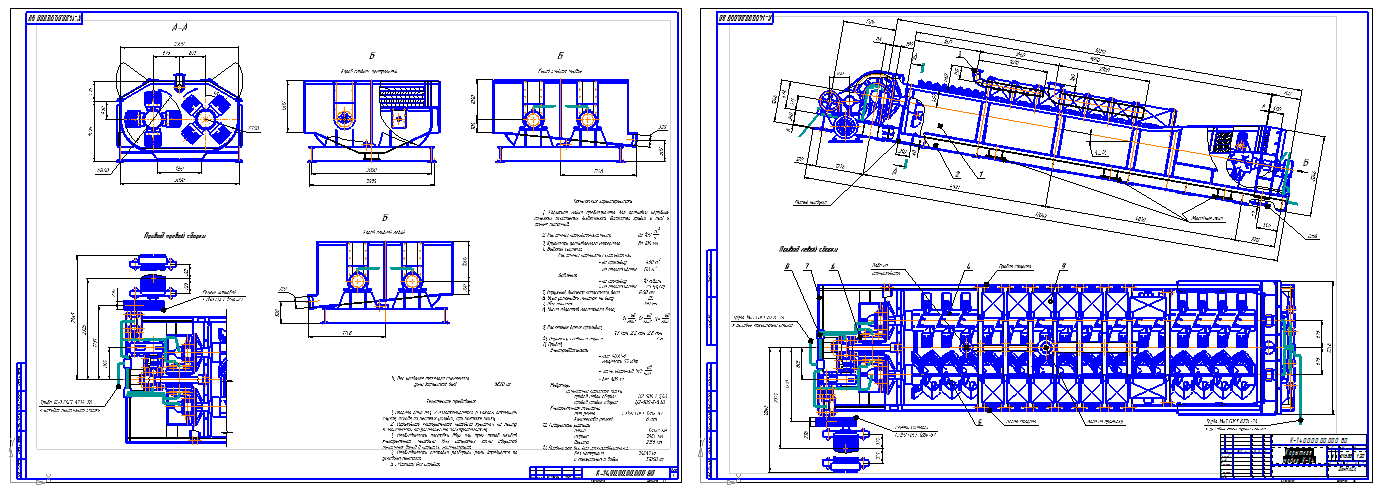

Состав: Графическая часть содержит общий вид корытной мойки К-14 , деталировку, вал лопастный и привод. В пояснительной записке наведены аналоги и совершен расчет корытной мойки. Язык документа

Софт: КОМПАС-3D 13 SP2

Файлы:
курсач/
курсач/ПЗ/
курсач/ПЗ/Содержание.doc
курсач/ПЗ/ПЗ.doc
курсач/ПЗ/Титул.doc
курсач/Чертежи/
курсач/Чертежи/Корытная мойка.cdw
курсач/Чертежи/Вал лопастной.cdw
курсач/Чертежи/Привод.cdw
курсач/Чертежи/Спецификация/
курсач/Чертежи/Спецификация/Привод.spw
курсач/Чертежи/Спецификация/Вал лопастной.spw
курсач/Чертежи/Спецификация/Корытная мойка.spw
курсач/Чертежи/Корытная мойка (2).cdw
