Молотковая дробилка 2 м3/ч

Молотковая дробилка - механическая дробильная машина, применяемая для разрушения кусков минерального сырья и аналогичных материалов, путём дробления породы ударами молотков, шарнирно закреплённых на быстро вращающемся роторе, а также методом разрушения кусков при ударах о плиты корпуса дробилки.

Техническая характеристика:
1. Производительность - до 2 м3/ч;
2. Дробимый материал - кокс;
3. Диаметр ротора:
3.1 Первая ступень - 165 мм;
3.2 Вторая ступень - 215 мм;
3.3 Третья ступень - 265 мм;
4. Рабочая длина ротора - 416 мм;
5. Количество молотков - 60;
6. Диаметр входящей фракции сырья - 0...20 мм;
7. Класс дробления - 0...3 мм
8. Масса дробильного комплекса - 250 кг.

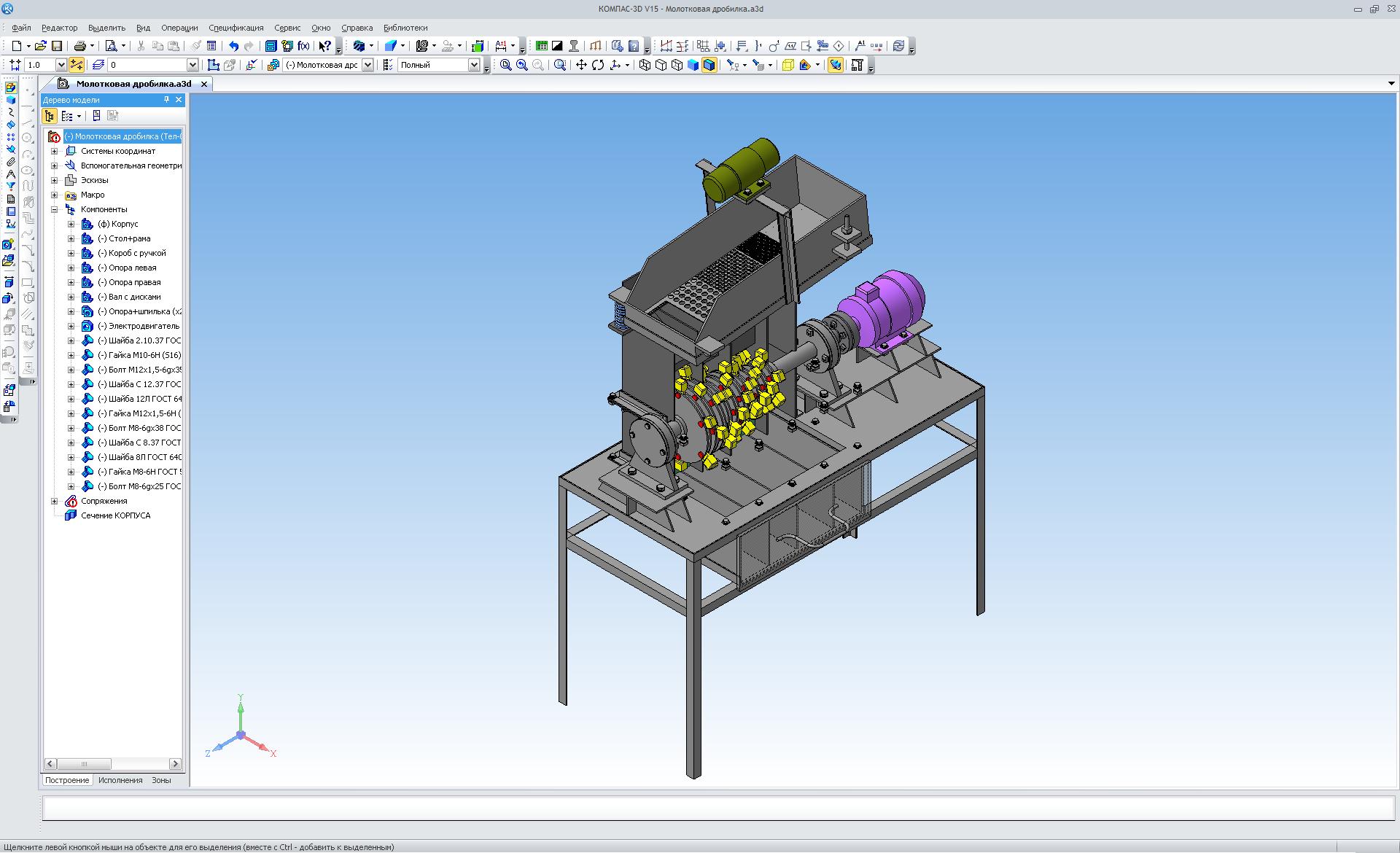

Состав: 3D Сборка

Софт: КОМПАС-3D 15

Файлы:

Дробилка 3D+анимация+разрез/

Дробилка 3D+анимация+разрез/Грохот вибрационный/

Дробилка 3D+анимация+разрез/Грохот вибрационный/Опора+шпилька.m3d

Дробилка 3D+анимация+разрез/Грохот вибрационный/Грохот-вибрационный.a3d

Дробилка 3D+анимация+разрез/Грохот вибрационный/МОТОР-ВИБРАТОР VV62В6.m3d

Дробилка 3D+анимация+разрез/Грохот вибрационный/Лист.m3d

Дробилка 3D+анимация+разрез/Грохот вибрационный/Грохот-вибрационный_Parts/

Дробилка 3D+анимация+разрез/Грохот вибрационный/Грохот-вибрационный_Parts/Уголок ГОСТ 8509-93_001_220912_235141.M3D

Дробилка 3D+анимация+разрез/Грохот вибрационный/Грохот-вибрационный_Parts/Уголок ГОСТ 8509-93_001_220912_235358.M3D

Дробилка 3D+анимация+разрез/Грохот вибрационный/Грохот-вибрационный_Parts/Уголок ГОСТ 8509-93_001_220912_222834.M3D

Дробилка 3D+анимация+разрез/Грохот вибрационный/Грохот-вибрационный_Parts/Уголок ГОСТ 8509-93_001_220912_234832.M3D

Дробилка 3D+анимация+разрез/Грохот вибрационный/Грохот-вибрационный_Parts/Уголок ГОСТ 8509-93_001_220912_222808.M3D

Дробилка 3D+анимация+разрез/Грохот вибрационный/Грохот-вибрационный_Parts/Уголок ГОСТ 8509-93_001_220912_222750.M3D

Дробилка 3D+анимация+разрез/Грохот вибрационный/Грохот-вибрационный_Parts/Уголок ГОСТ 8509-93_001_220912_222820.M3D

Дробилка 3D+анимация+разрез/Грохот вибрационный/Пружина.m3d

Дробилка 3D+анимация+разрез/Вращение ротора.xml

Дробилка 3D+анимация+разрез/Thumbs.db

Дробилка 3D+анимация+разрез/Стол/

Дробилка 3D+анимация+разрез/Стол/Стол.a3d

Дробилка 3D+анимация+разрез/Стол/Стол_Parts/

Дробилка 3D+анимация+разрез/Стол/Стол_Parts/Уголок ГОСТ 8509-93_001_240912_232359.M3D

Дробилка 3D+анимация+разрез/Стол/Стол_Parts/Уголок ГОСТ 8509-93_001_240912_232439.M3D

Дробилка 3D+анимация+разрез/Стол/Стол_Parts/Уголок ГОСТ 8509-93_001_240912_234144.M3D

Дробилка 3D+анимация+разрез/Стол/Стол_Parts/Уголок ГОСТ 8509-93_001_240912_232627.M3D

Дробилка 3D+анимация+разрез/Стол/Стол_Parts/Уголок ГОСТ 8509-93_001_240912_231602.M3D

Дробилка 3D+анимация+разрез/Стол/Стол_Parts/Уголок ГОСТ 8509-93_001_240912_232718.M3D

Дробилка 3D+анимация+разрез/Стол/Стол_Parts/Уголок ГОСТ 8509-93_001_240912_232544.M3D

Дробилка 3D+анимация+разрез/Стол/Стол_Parts/Уголок ГОСТ 8509-93_001_240912_231704.M3D

Дробилка 3D+анимация+разрез/Стол/Стол_Parts/Уголок ГОСТ 8509-93_001_240912_232643.M3D

Дробилка 3D+анимация+разрез/Стол/Стол_Parts/Уголок ГОСТ 8509-93_001_240912_232512.M3D

Дробилка 3D+анимация+разрез/Стол/Стол_Parts/Уголок ГОСТ 8509-93_001_240912_231737.M3D

Дробилка 3D+анимация+разрез/Стол/Стол_Parts/Уголок ГОСТ 8509-93_001_240912_234122.M3D

Дробилка 3D+анимация+разрез/Стол/Стол_Parts/Уголок ГОСТ 8509-93_001_240912_232608.M3D

Дробилка 3D+анимация+разрез/Стол/Стол_Parts/Уголок ГОСТ 8509-93_001_240912_231717.M3D

Дробилка 3D+анимация+разрез/Короб с ручкой/

Дробилка 3D+анимация+разрез/Короб с ручкой/Короб с ручкой.a3d

Дробилка 3D+анимация+разрез/Короб с ручкой/Ручка.m3d

Дробилка 3D+анимация+разрез/Короб с ручкой/Короб.m3d

Дробилка 3D+анимация+разрез/Сито/

Дробилка 3D+анимация+разрез/Сито/Сито D215.m3d

Дробилка 3D+анимация+разрез/Сито/Сборка Сито D165.a3d

Дробилка 3D+анимация+разрез/Сито/Сито D265.m3d

Дробилка 3D+анимация+разрез/Сито/Сборка Сито D265.a3d

Дробилка 3D+анимация+разрез/Сито/Сборка Сито D215.a3d

Дробилка 3D+анимация+разрез/Сито/Сито D165.m3d

Дробилка 3D+анимация+разрез/Молотковая дробилка.a3d

Дробилка 3D+анимация+разрез/Ротор с приводом/

Дробилка 3D+анимация+разрез/Ротор с приводом/Ротор с приводом.a3d

Дробилка 3D+анимация+разрез/Ротор с приводом/Диск4 в сборе.a3d

Дробилка 3D+анимация+разрез/Ротор с приводом/Диск2 в сборе.a3d

Дробилка 3D+анимация+разрез/Ротор с приводом/МУВП_1/

Дробилка 3D+анимация+разрез/Ротор с приводом/МУВП_1/Полумуфта 1.m3d

Дробилка 3D+анимация+разрез/Ротор с приводом/МУВП_1/Шайба 8.m3d

Дробилка 3D+анимация+разрез/Ротор с приводом/МУВП_1/Гайка 8,6.m3d

Дробилка 3D+анимация+разрез/Ротор с приводом/МУВП_1/Резиновая втулка.m3d

Дробилка 3D+анимация+разрез/Ротор с приводом/МУВП_1/Втулка.m3d

Дробилка 3D+анимация+разрез/Ротор с приводом/МУВП_1/МУФТА УПРУГАЯ ВТУЛОЧНО-ПАЛЬЦЕВАЯ.a3d

Дробилка 3D+анимация+разрез/Ротор с приводом/МУВП_1/Полумуфта 2.m3d

Дробилка 3D+анимация+разрез/Ротор с приводом/МУВП_1/Палец.m3d

Дробилка 3D+анимация+разрез/Ротор с приводом/Опоры/

Дробилка 3D+анимация+разрез/Ротор с приводом/Опоры/Опора правая.a3d

Дробилка 3D+анимация+разрез/Ротор с приводом/Опоры/Крышка сквозная.m3d

Дробилка 3D+анимация+разрез/Ротор с приводом/Опоры/Корпус под подшипник.m3d

Дробилка 3D+анимация+разрез/Ротор с приводом/Опоры/Уплотнение.m3d

Дробилка 3D+анимация+разрез/Ротор с приводом/Опоры/Крышка глухая.m3d

Дробилка 3D+анимация+разрез/Ротор с приводом/Опоры/Опора левая.a3d

Дробилка 3D+анимация+разрез/Ротор с приводом/Гайка.m3d

Дробилка 3D+анимация+разрез/Ротор с приводом/Диски в сборе.a3d

Дробилка 3D+анимация+разрез/Ротор с приводом/Диск8-10.m3d

Дробилка 3D+анимация+разрез/Ротор с приводом/Вал с дисками.a3d

Дробилка 3D+анимация+разрез/Ротор с приводом/Диск9 в сборе.a3d

Дробилка 3D+анимация+разрез/Ротор с приводом/Диск6 в сборе.a3d

Дробилка 3D+анимация+разрез/Ротор с приводом/Электродвигатель 4А132М6У3.m3d

Дробилка 3D+анимация+разрез/Ротор с приводом/Молоток.m3d

Дробилка 3D+анимация+разрез/Ротор с приводом/Диск5 в сборе.a3d

Дробилка 3D+анимация+разрез/Ротор с приводом/Кольцо дистанционное 28 мм.m3d

Дробилка 3D+анимация+разрез/Ротор с приводом/Диск10 в сборе.a3d

Дробилка 3D+анимация+разрез/Ротор с приводом/Вал.m3d

Дробилка 3D+анимация+разрез/Ротор с приводом/Диск5-7.m3d

Дробилка 3D+анимация+разрез/Ротор с приводом/Диск1-4.m3d

Дробилка 3D+анимация+разрез/Ротор с приводом/Диск1 в сборе.a3d

Дробилка 3D+анимация+разрез/Ротор с приводом/Диск7 в сборе.a3d

Дробилка 3D+анимация+разрез/Ротор с приводом/Диск3 в сборе.a3d

Дробилка 3D+анимация+разрез/Ротор с приводом/Палец+шплинт.a3d

Дробилка 3D+анимация+разрез/Ротор с приводом/Палец.m3d

Дробилка 3D+анимация+разрез/Ротор с приводом/Кольцо дистанционное 14 мм.m3d

Дробилка 3D+анимация+разрез/Ротор с приводом/Диск8 в сборе.a3d

Дробилка 3D+анимация+разрез/Корпус/

Дробилка 3D+анимация+разрез/Корпус/Шпилька в сборе L460.a3d

Дробилка 3D+анимация+разрез/Корпус/Корпус низ + сито_Parts/

Дробилка 3D+анимация+разрез/Корпус/Корпус низ + сито_Parts/Уголок ГОСТ 8509-93_001_240912_184204.M3D

Дробилка 3D+анимация+разрез/Корпус/Корпус низ + сито_Parts/Уголок ГОСТ 8509-93_001_240912_184219.M3D

Дробилка 3D+анимация+разрез/Корпус/Корпус низ + сито_Parts/Уголок ГОСТ 8509-93_001_240912_184121.M3D

Дробилка 3D+анимация+разрез/Корпус/Корпус низ + сито_Parts/Уголок ГОСТ 8509-93_001_240912_184144.M3D

Дробилка 3D+анимация+разрез/Корпус/Корпус низ + сито_Parts/Уголок ГОСТ 8509-93_001_240912_184226.M3D

Дробилка 3D+анимация+разрез/Корпус/Корпус низ + сито_Parts/Уголок ГОСТ 8509-93_001_240912_184050.M3D

Дробилка 3D+анимация+разрез/Корпус/Корпус низ + сито_Parts/Уголок ГОСТ 8509-93_001_240912_184139.M3D

Дробилка 3D+анимация+разрез/Корпус/Корпус низ + сито_Parts/Уголок ГОСТ 8509-93_001_240912_184149.M3D

Дробилка 3D+анимация+разрез/Корпус/Корпус низ + сито_Parts/Уголок ГОСТ 8509-93_001_240912_184128.M3D

Дробилка 3D+анимация+разрез/Корпус/Корпус низ + сито_Parts/Уголок ГОСТ 8509-93_001_240912_184238.M3D

Дробилка 3D+анимация+разрез/Корпус/Корпус низ.m3d

Дробилка 3D+анимация+разрез/Корпус/Корпус верх.m3d

Дробилка 3D+анимация+разрез/Корпус/Корпус верх в сборе.a3d

Дробилка 3D+анимация+разрез/Корпус/Корпус низ + сито.a3d

Дробилка 3D+анимация+разрез/Корпус/Шпилька в сборе L450.a3d

Дробилка 3D+анимация+разрез/Корпус/Корпус.a3d

Дробилка 3D+анимация+разрез/Корпус/Корпус верх в сборе_Parts/

Дробилка 3D+анимация+разрез/Корпус/Корпус верх в сборе_Parts/Уголок ГОСТ 8509-93_001_240912_184609.M3D

Дробилка 3D+анимация+разрез/Корпус/Корпус верх в сборе_Parts/Уголок ГОСТ 8509-93_001_240912_184635.M3D

Дробилка 3D+анимация+разрез/Корпус/Корпус верх в сборе_Parts/Уголок ГОСТ 8509-93_001_240912_184600.M3D

Дробилка 3D+анимация+разрез/Корпус/Корпус верх в сборе_Parts/Уголок ГОСТ 8509-93_001_240912_184614.M3D

Дробилка 3D+анимация+разрез/Корпус/Корпус верх в сборе_Parts/Уголок ГОСТ 8509-93_001_240912_184628.M3D

Дробилка 3D+анимация+разрез/Корпус/Корпус верх в сборе_Parts/Уголок ГОСТ 8509-93_001_240912_184640.M3D

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
