Расчет пневматической установки для подачи сжатого воздуха.

БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра «Горные машины»
Курсовая работа по дисциплине «Стационарные машины и оборудование»
Тема: Установка пневматическая
Минск 2013

В данной курсовой работе нужно спроектировать пневматическую установку для подачи сжатого воздуха потребителям. Установка должна непрерывно подавать сжатый воздух. При проектирование установки необходимо соблюдать два основным принципа: первый-высокая надежность работы установки во всех штатных и аварийных режимах, второй – высокая экономичность работа установки, что и соблюдено при выполнении работы.

Выполненные задачи в курсовой работе:

1. Расчет расхода воздуха на участках сети.

2. Выбор диаметров трубопровода.

3. Выбор компрессора.

4. Расчет расхода электроэнергии.

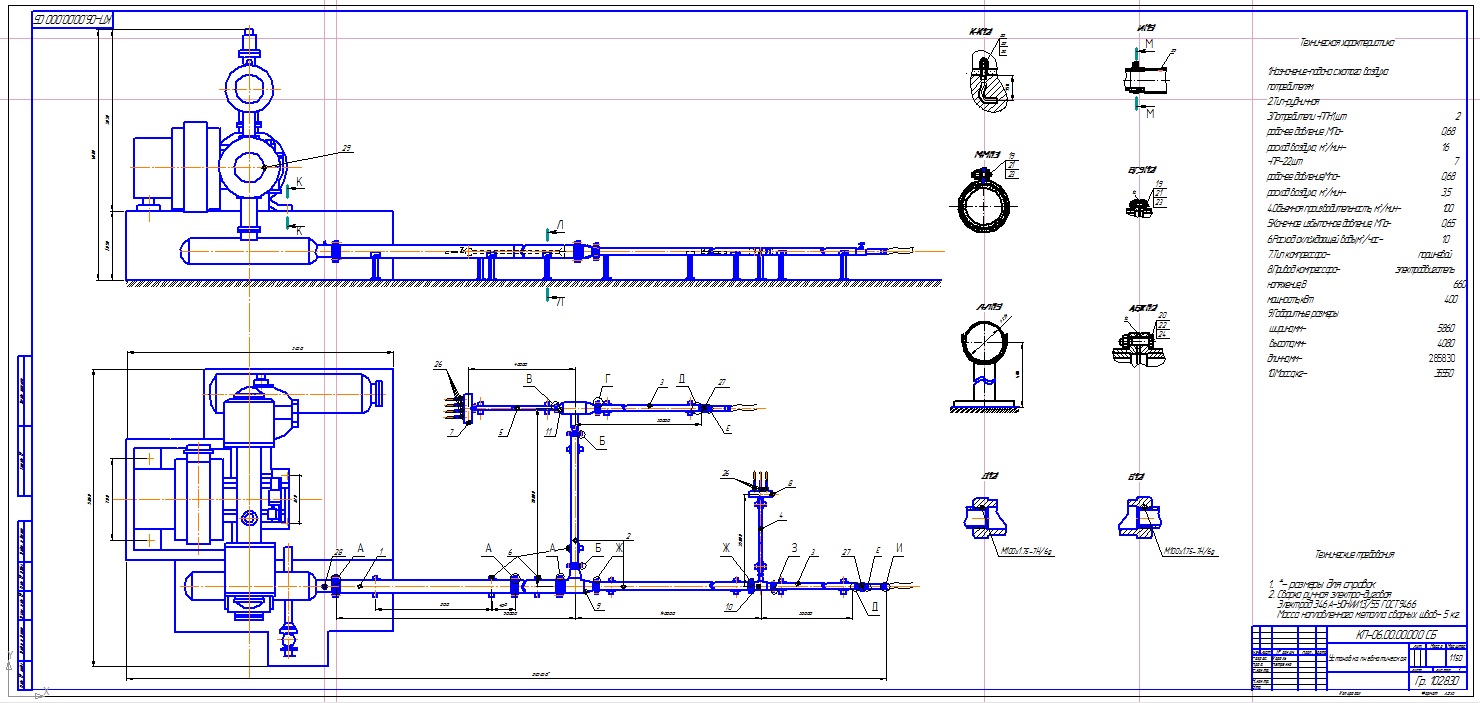

Графическая часть содержит пневматическую схему подачи сжатого воздуха, общий вид компрессора и трубопровода. Курсовая работа содержит 1 лист формата А1+А2 графической части, 21 страницу пояснительной записки, содержащей 1 схему, 1 рисунок, 5 таблиц и 5 источников.
В процессе выполнения проекта проведен общий расчет изделия, проведен анализ существующих конструкций, а также анализ технологических процессов. Выбраны оптимальные с экономической и технологической точки зрения конструктивные особенности данной пневматической установки. Спроектированная установка обеспечивает всех потребителей.
В конструктивной части была разработана сети подачи сжатого воздуха на базе компрессора 4М10-100/8.Компрессор 4М10-100/8, серийно выпускаемый Пензенским компрес- сорным заводом, предназначен для стационарных установок и служит для сжатия атмосферного воздуха до избыточного давления 0,8МПа. Он представляет собой оппозитную горизонтальную крейцкопфную четырехрядную поршневую машину двухступенчатого сжатия с четырьмя цилиндрами двойного действия. Привод от синхронного электродвигателя СДК1-15-34-12, ротор которого закреплен на консольном конце вала компрессора.
Техническая характеристика:
Производительность, м3/мин - 100
Частота вращения, об/мин - 500
Число ступеней сжатия, ед -2
Основные размеры (без электродвигателя) - 3215 ширина -4120 длина - 1465 высота.
Масса, кг -10500

Состав: Компрессорная установка(СБ), Спецификация, ПЗ. Язык документа

Софт: КОМПАС-3D 13 SP2
