Расчет транспорта в шахте

НАциональный Горный Университет
Кафедра подземной разработки
Расчет транспорта

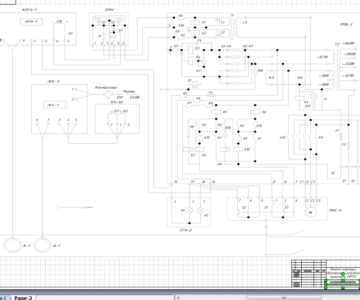

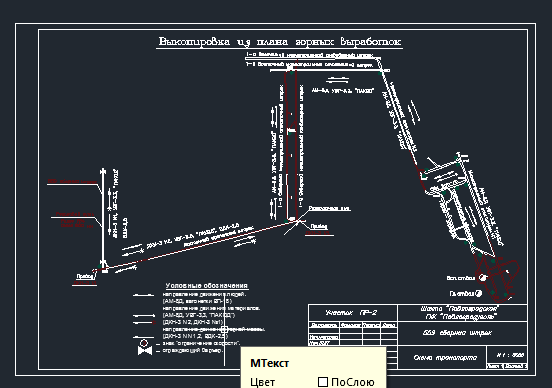

Описание маршрута транспорта грузов от очистного забоя до ствола.
При отработке запасов шахтного поля уголь транспортируется из очистных забоев по следующей цепочке: отбитый уголь с помощью скребкового конвейера типа
СПЦ-26 транспортируется из лавы на сборный пункт; конвейером ПТК1 перегружается на ленточный конвейер типа 2ЛТ80У, который с 415 сборного штрека (протяженностью 850м) доставляет уголь на конвейер 4 восточного магистрального конвейерного штрека, оборудованного конвейерами типа 1Л100; далее, через углеспускной гезенк, на магистральный конвейерный штрек пласта с1, оборудованного конвейерами типа 1Л120; далее на 2-й западный МКШ, оборудованного конвейерами типа 1Л120У; далее на МКШ пласта с5, оборудованного конвейерами типа 2ЛУ120; далее на конвейерный угольный квершлаг, оборудованный конвейерами типа 2ЛУ120; далее на наклонный конвейерный квершлаг, оборудованный конвейерами типа 2ЛУ120, откуда уголь транспортируется в бункер накопитель главного ствола.

Состав: конвейеро ПТК1, ленточный конвейер типа 2ЛТ80У Язык документа

Софт: AutoCAD 2013

Просмотр файлов
transport_nash.doc
Skhema_transporta.dwg
