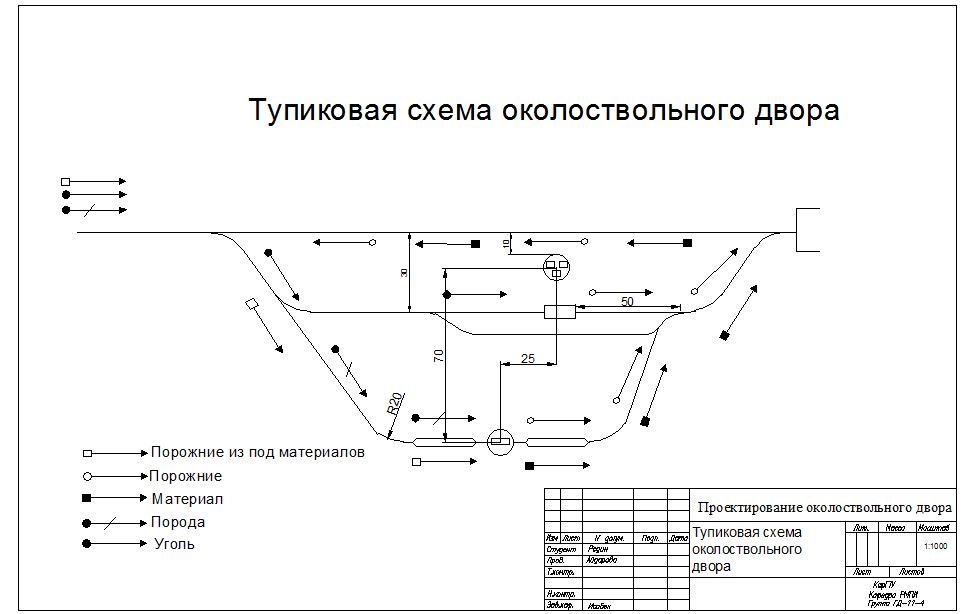

Тупиковая схема околоствольного двора

Карагандинский государственный технический университет
Кафедра разработки месторождений полезных ископаемых
Лабороторная работа по дисциплине "Объекты подземных комплексов и их конструирование"
На тему: "Проектирование околоствольного двора"
Караганда 2013

Исходные данные.
Вариант №16
Глубина залегания околоствольного двора-1200;
Крепость пород – 12;
Залегание пород – горизонтальное;
Расположение ОД в пространстве – по простиранию;
Тип ОД – тупиковый;
Тип скипового ствола – с одним загрузочным бункером;
Тип клетевого ствола – с одной клетью с двухсторонним сопряжением;
Длина состава у скипового ствола – 50м;
Длин состава у клетевого ствола – 25;

Околоствольный двор современных шахт представляет собой сложный и многообразный комплекс транспортных выработок и камер, предназначенных для обеспечения выполнения разнообразных производительных функций шахты в период эксплуатации.

Особо важное значение имеют транспортные выработки, расположение которых должно обеспечить:
- минимальные по времени маневры с составами вагонеток;
- минимальные пробеги электровозов;
- исключение встречных потоков грузовых и порожних составов;

По принципу движения грузовых и порожняковых составов вагонеток конфигурация транспортных выработок ОД угольных шахт может быть разделена на четыре группы: круговые, петлевые, челноковые и тупиковые ОД.

В данном варианте применяется тупиковый тип ОД с одним загрузочным бункером у скипового ствола, и одной клетью с двусторонним сопряжением.

Состав: тупиковая схема околоствольного двора, Записка Язык документа

Софт: AutoCAD 2012

Каталог / Промышленность / Добывающая, горная промышленность / Тупиковая схема околоствольного двора

Просмотр файлов
описание ОД.doc
Тупиковая схема околоствольного двора.dwg
