Установка электроцентрабежная насосная с соединением модулей демприрующим устройством

кафедра "Машины и оборудование нефтяных и газовых промыслов", дипломный проект на тему: "Установка электроцентрабежная насосная с соединением модулей демприрующим устройством", г. Уфа, 2013 год

В данном дипломном проекте объектом исследования является установка электроцентробежного насоса.
Цель работы – рассмотреть метод повышения долговечности и работоспособности УЭЦН за счет демпфирования ударов погружного агрегата об обсадные трубы и уменьшения амплитуды его колебаний.
Дипломный проект состоит из графического материала общим объемом 10 листов формата А1 и пояснительной записки объемом 92 листа формата А4, включающей 9 рисунков и список использованных источников из 6 наименований.

Задание на дипломное проектирование......................................................
Реферат..........................................................................................................
Введение........................................................................................................
1 Литературный обзор……..………………………………………………….
1.1 Добыча нефти………………………………………………………..
1.2 Конструкция буровой скважины……………………………………
1.3 Скважинное оборудование…………………………………………
2 Специфика работы УЭЦН…………………………………………………..
2.1 Система ЭЦН…………………………………………………………
2.2 Подготовка скважины и монтаж оборудования…………………..
2.2.1 Пуск и эксплуатация установки……………………………….
2.2.2 Основные этапы подбора УЭЦН к скважине по методике П.Д. Ляпкова………………………………………………………………………….
3 Повышение долговечности и работоспособности УЭЦН……………….
4 Расчет ступеней ЭЦН………………………………………………………..
4.1 Расчет рабочего колеса………………………………………………
4.1.1 Расчет направляющего аппарата………………………………
4.2 Расчет вала ЭЦН………………………………………………………
4.3 Прочностной расчет………………………….……………………….
4.3.1 Прочностной расчет корпуса насоса………………………….
4.3.2 Прочностной расчет винтов страховочной муфты…………..
4.3.3 Прочностной расчет корпуса полумуфты…………………….
5 Безопсность и экологичность проекта………………...................................
6 Экономическая эффективность проекта……………….............................
Заключение…….............................................................................................
Список использованных источников……………….......................................

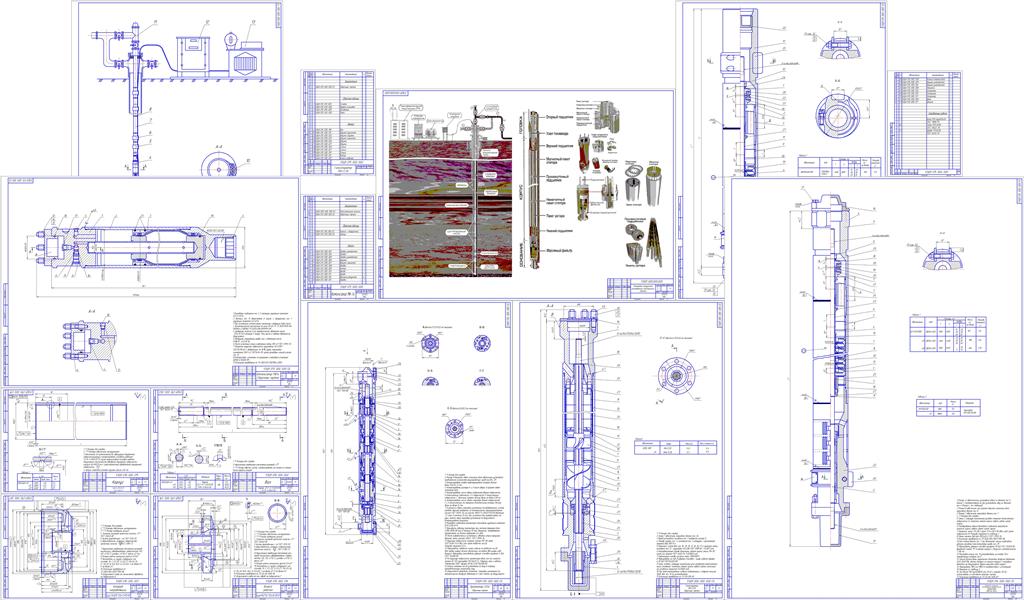

Состав: Газосепаратор МН-ГСЛ5 (СБ), Деталировка насоса (аппарат направляющий, колесо, корпус, вал), Компенсатор МК54 (СБ), Протектор ГБ52 (СБ), Секция-верхняя 206СВК6-1250 (СБ), Секция-нижняя 206СНК6-1250 (СБ), Секция-средняя 206СНК6-1250 (СБ), УЭЦН (ВО), Спецификации, ПЗ Язык документа

Софт: КОМПАС-3D V13
