Установка местного проветривания

Белорусский Национальный Технический Университет
Кафедра горные машины и оборудования
Курсовая работа по дисциплине: "Стационарные машины и оборудования"
На тему: "установка местного проветривания"

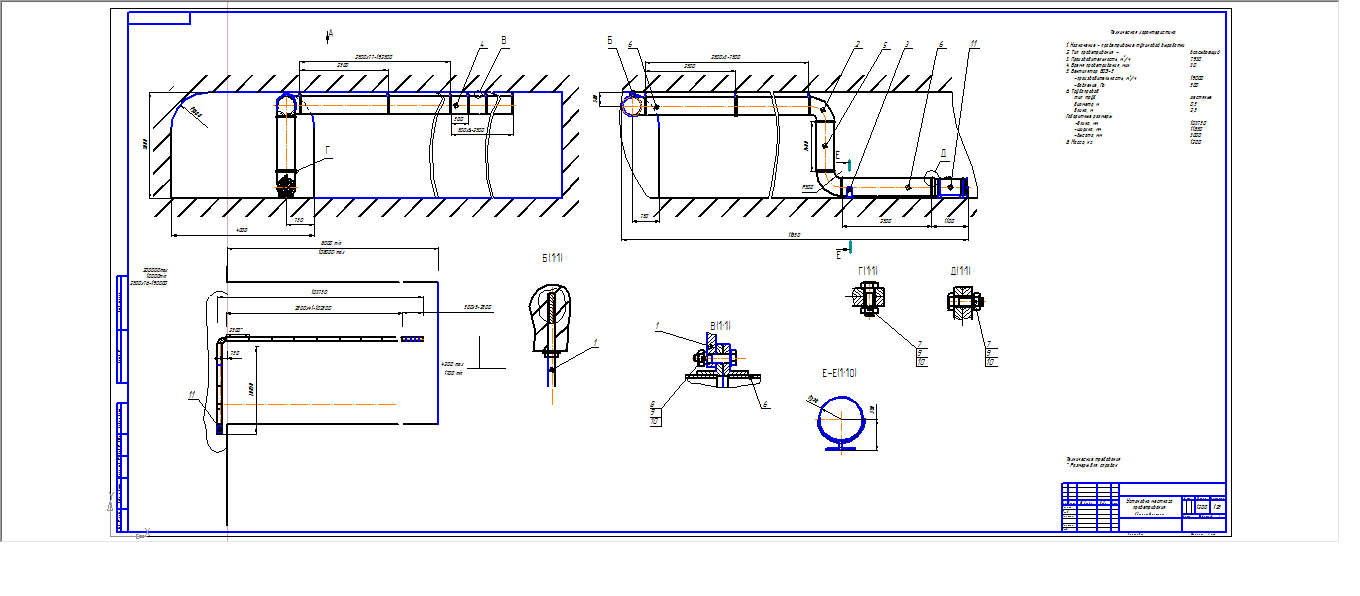

В данной курсовой работе приводится расчёт вентиляционной установки для проветривания тупиковых выработок при буровзрывном способе проходки, который включает в себя выбор способа проветривания и определение количества воздуха, которое необходимо подавать в забой выработки для проветривания последней после взрывных работ за период времени не более 35 мин, выбора диаметра труб, определения утечек воздуха, подсчета депрессии и выбора вентилятора местного проветривания.

Техническая характеристика
1. Назначение - проветривание тупиковой выработки
2. Схема проветривания - всасывающий
3. Производительность, м /ч 5256
4. Время проветривания, мин 35
5. Вентилятор ВМЭ-4
-производительность, м /ч 8000
-давление, Па 1300
6. Трубопровод
тип труб жестяные
диаметр, м 0,4
длина, м 3,0 Габаритные размеры
-длина, мм 120000
-ширина, мм 11000
-высота, мм 3500
8. Масса, кг 1200
Технические требования
* Размеры для справок

Состав: Вид общий (ВО), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 13

Каталог / Промышленность / Добывающая, горная промышленность / Установка местного проветривания

Просмотр файлов
SB_UMP_BUROVZRYVNOJ12.cdw
Poyasnitelnaya_zapiska1.docx
Установка местного проветривания _ КР-013.00.00.000.spw
