Выбор и расчет параметров оборудования очистного механизированного комплекса

Белорусский национальный технический университет
Кафедра разработки месторождений полезных ископаемых
Курсовой проект по дисциплине "Горные машины и оборудование"
На тему: "Выбор и расчет параметров оборудования очистного механизированного комплекса"
Солигорск 2016

Исходные данные:
- установлены трехзаходные шнеки;
- число забойных резцов в каждой линии резания равно одному (mз =1), шаг резания для забойных резцов tз = 5см;
- количество кутковых линий резания – 3(три шга резания tk1, tk2, tk3), число резцов в кутковых линиях резания может быть принято: в первой,второй и третьей линиях: (со стороны забоя) mk1 = mk2 = mk3 = 3;
- тип забойных и кутковых резцов принят: Д6;
- средневзвешенное значение коэффициент отжима руды для кутковых и забойных резцов принять: КОТ.К.=КОТ.З.=0,8;
- показатель степени хрупкости руды принять: Е=1,65;
- угол наклона линии забоя к горизонту: αз=40;
- необходимые для расчета параметры комбайна выбираются из его технической характеристики.

В данной работе рассматриваются камерная и столбовая системы отработки калийных месторождений, производится: выбор и расчет параметров очистного механизированного комплекса, расчет и выбор комбайна, расчет и выбор забойного конвейера, проектирование приводной станции, расчет и выбор гидрокрепи, расчет производительности комплекса.

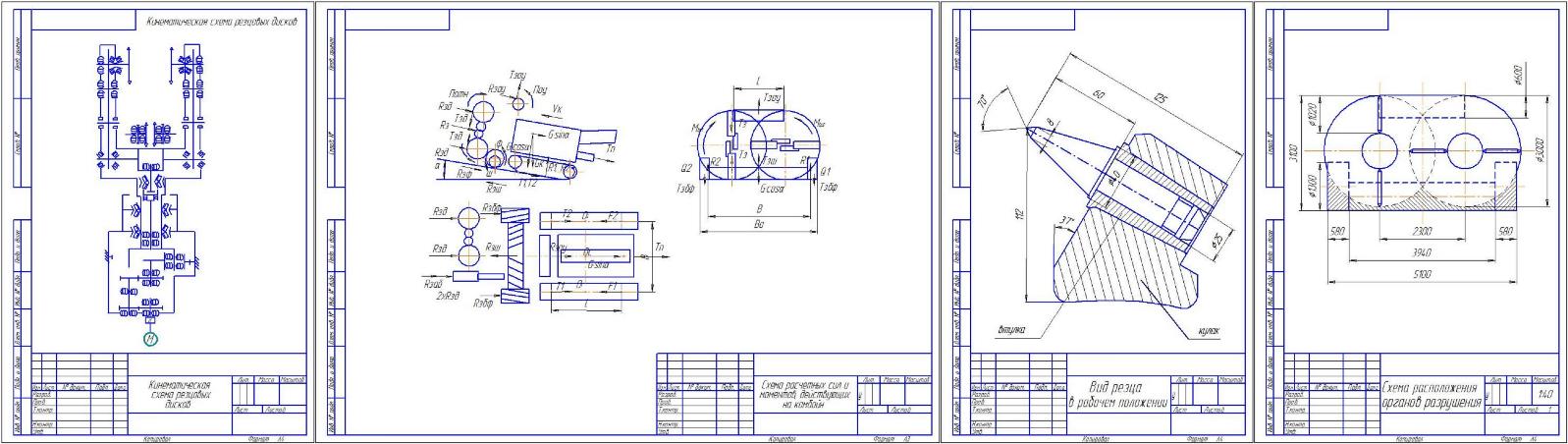

Графическая часть содержит кинематическую схему резцовых дисков проходческого комбайна, схему расчетных сил и моментов, действующих на комбайн, вид резца ПС-1 в рабочем положении, и схему положения органов разрушения комбайна.
