Операция Укомплектация-2

Грохот валковый

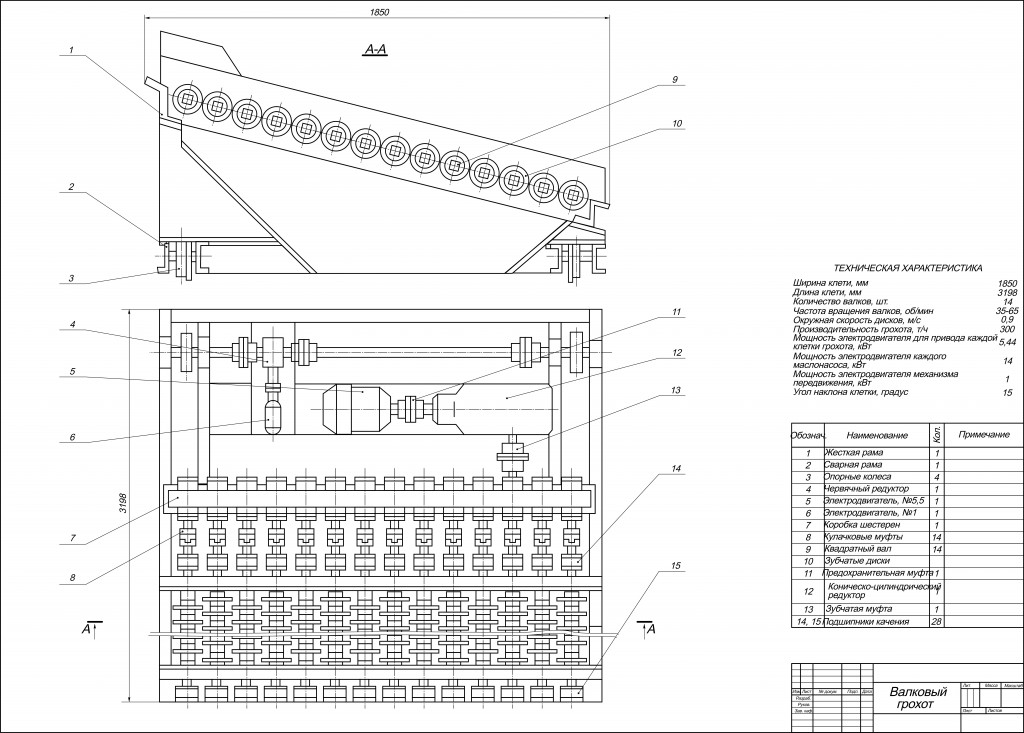

Чертеж из курсового проекта – сконструировать и рассчитать валковый грохот для рассева кокса.

Техническая характеристика
Ширина клети, мм 1850
Длина клети, мм 3198
Количество валков, шт. 14
Частота вращения валков, об/мин 35-65
Окружная скорость дисков, м/с 0,9
Производительность грохота, т/ч 300
Мощность электродвигателя для привода каждой клетки грохота, кВт 5,44
Мощность электродвигателя каждого маслонасоса, кВт 14
Мощность электродвигателя механизма передвижения, кВт 1
Угол наклона клетки, градус 15

Состав: Вид общий (ВО), Спецификация Язык документа

Софт: CorelDRAW, CDR

Каталог / Промышленность / Грохот валковый

Просмотр файлов
Валковый грохот.cdr
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Автор:

Дата:

Просмотры: 2 675

223 FavoriteLoadingДобавить в избранное

t-flex

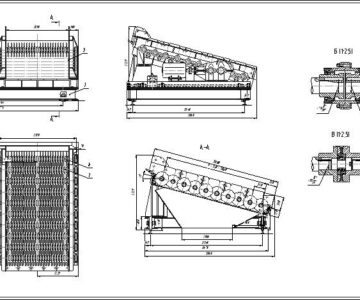

Еще чертежи и проекты по этой теме:
