Гумозмішувач РСВД-250-40 (Резиносмеситель РСВД-250-40)

Технічна характеристика гумозмішувача РСВД-250-40
Призначення Для суміші з пластичністю≥0,35
Об'єм камери змішувача, дм3
робочий 140
вільний 250
Середній час перемішування,хв 2
Частота обертання ротора, об/хв
заднього 40
переднього 33,5
Фрикція 1:1,18
Тиск на суміш, МПа 0,665
Тиск стислого повітря, МПа 0,6-0,8
Охолоджуюча вода без урахування електродвигуна, м3/ч
тиск, МПа 0,4
витрата, м3/ч 23
Витрата води на охолоджування 13
Тип редуктора або блок редуктора Блок-редуктор БС-4-2-56
Електродвигун приводу
тип СДР 314-59-8
напруга, В 6000
потужність, кВт 700
частота обертання, об/хв 1000
Електродвигун вентилятора головного приводу
тип АОЛ2-21/4
напруга, В 220/380
потужність, кВт 1,1х2
частота обертання, об/хв 1410

Електродвигун насоса змащування редуктора
тип АО-42-4
напруга, В 220/380
потужність, кВт 2,8
частота обертання, об/хв 1420
Електродвигун насоса змащування
тип ДПТ-21/4
напруга, В 220/380
потужність, кВт 0,27
частота обертання, об/хв 1500
Електродвигун гідроприводу нижнього затвору
тип АО2-52-6
напруга, В 220/380
потужність, кВт 1,5
частота обертання, об/хв 1000
Насос для змащування редуктора
тип РЗ-75
продуктивність, л/год 3,3
Насос для змащування ущільнень роторів
тип 12С76-НМ
продуктивність, л/год 2
Габаритні розміри, мм
довжина 7800
ширина 4400
висот 5900
Маса (з приводом), т 60,000

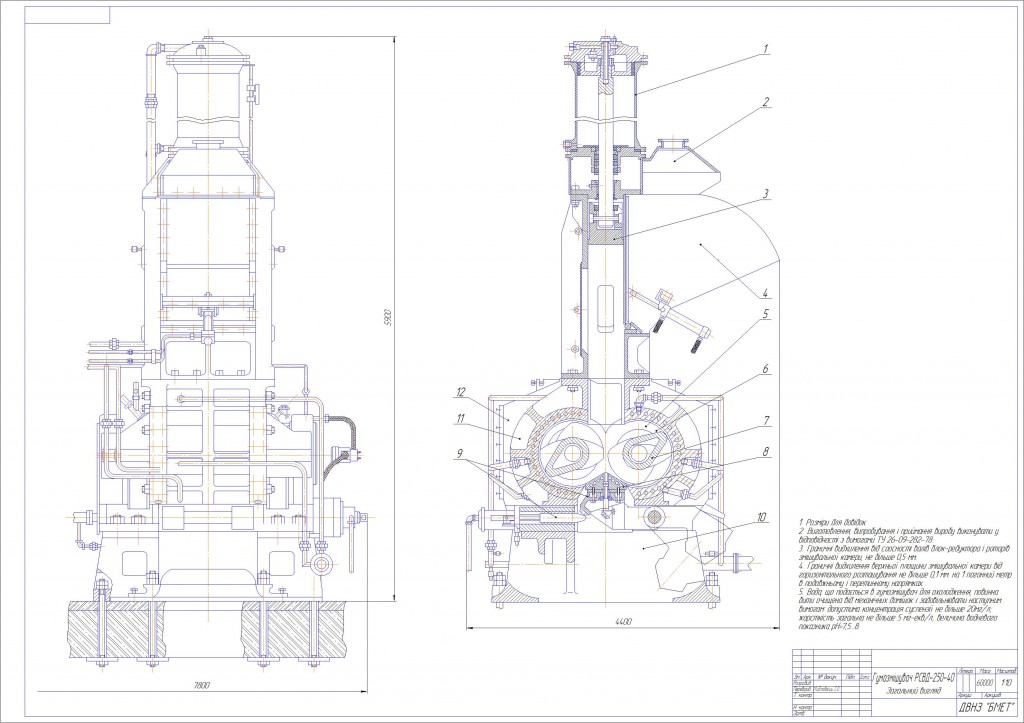

Состав: Вид общий (ВО), спецификация, технологическая схема Язык документа

Софт: Компас v12

Каталог / Промышленность / Гумозмішувач РСВД-250-40 (Резиносмеситель РСВД-250-40)

Просмотр файлов
Архив/Гумозмішувач.spw
Архив/Резиносмес 250-40.cdw
Архив/Сп Схема установки.spw
Архив/Схема.cdw
