Карусельный вакуум-фильтр

Вакуум-фильтр карусельный является фильтром непрерывного действия с фильтрующим основанием, расположенным в плоских горизонтальных поверхностях вращающихся ковшей, образующих 24-гранную кольцевую раму.
Применяются карусельные фильтры для разделения быстро расслаивающихся суспензий с частицами большого размера; скорость образования осадка — 16 мм за 2 мин (не более). Широко используется в получении экстракционной фосфорной кислоты (отделения фосфогипса от раствора экстракционной фосфорной кислоты).
Обеспечивают возможность многоступенчатой прямоточной или противоточной промывки осадка.
Могут быть использованы и в других крупнотоннажных производствах, где требуется тщательная промывка осадка. Температура фильтруемой суспензии не должна превышать 95 °С.

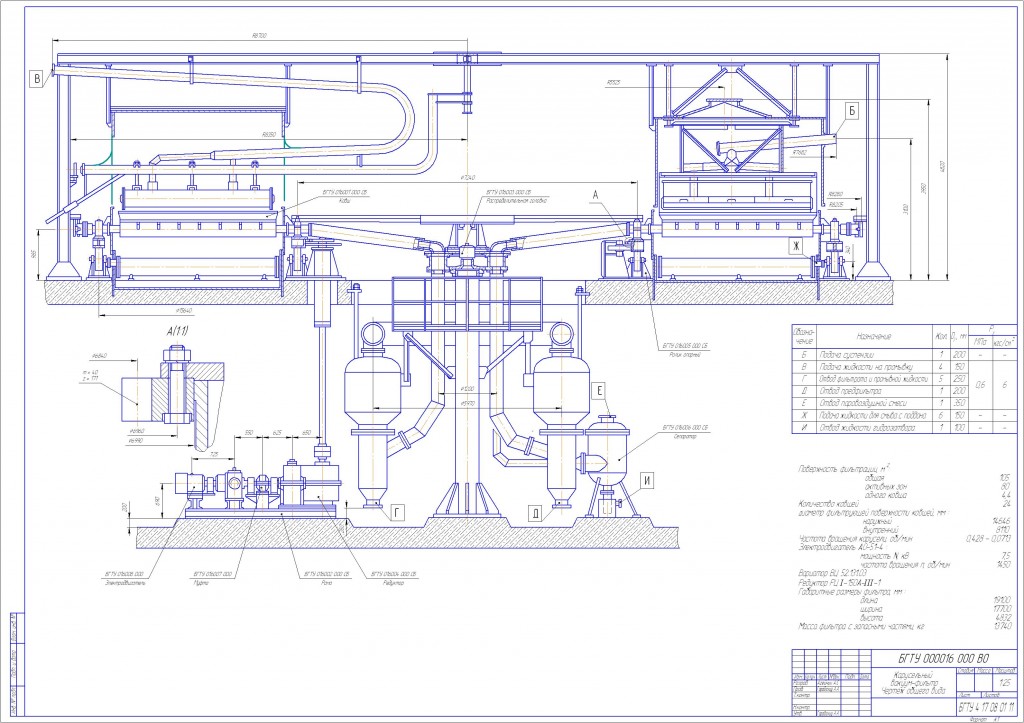

Состав: Общий вид фильтра (ВО), Сборочный чертеж опорного ролика(СБ),Спецификация,Деталировка,3D модель опорного ролика Язык документа
