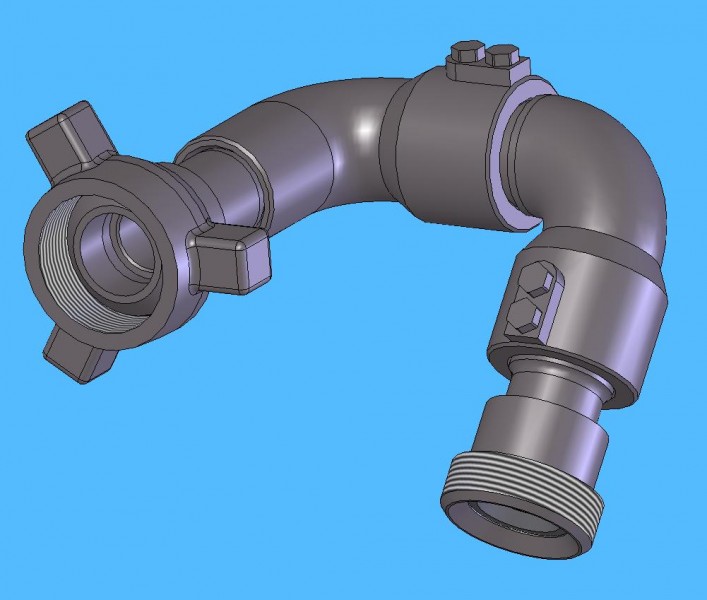

Колено шарнирное КШ-70-50

Колено шарнирное с условным проходом DN50 на условное давление PN до 70 МПа (до 700 кгс/см2), предназначенное для оборудования временных трубопроводов (манифольдов) при обслуживании комплексов скважин и трасс нефтепроводов в любом пространственном положении.
Колено шарнирное входит в комплектацию установок насосных и блоков манифольда, агрегатов цементировочных и других насосных установок с рабочим давлением Рр до 70 МПа.
Пример записи обозначения колена шарнирного с условным проходом DN50 на условное давление PN до 70 МПа (до 700 кгс/см2) при его заказе и в документации другой продукции, в которой оно может быть применено:
Колено шарнирное КШ-70-50 ТУ 3666-001-77072790-2010.
Колено шарнирное КШ-70 полностью взаимозаменяемо по техническим характеристикам, монтажу с коленом шарнирным ЗКШ.00.000 и является его модифицированным вариантом.

Состав: Модели деталей 3D и сборочный чертеж (СБ)

Софт: SLD

Каталог / Промышленность / Нефть и Газ / Колено шарнирное КШ-70-50

Просмотр файлов
Болт М12х25.SLDPRT
Гайка.SLDPRT
Гнездо.SLDPRT
Колено-1.SLDPRT
Колено-2.SLDPRT
Колено.SLDPRT
Конус.SLDPRT
Патрубок-2.SLDPRT
Патрубок.SLDPRT
Сборка1.SLDASM
Сборка1.SLDDRW
Уплотн1.SLDPRT
Уплотн2.SLDPRT
