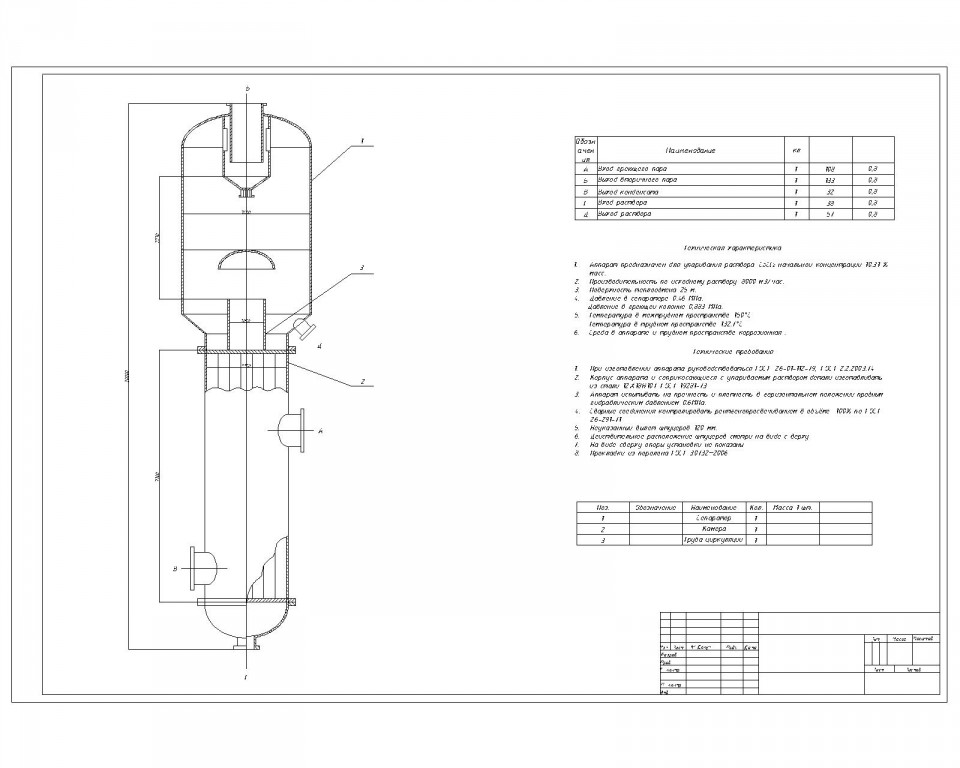

Колонна для упаривания раствора CaCl2

Техническая характеристика

1. Аппарат предназначен для упаривания раствора CaCl2 начальной концентрации 10.31 % масс.
2. Производительность по исходному раствору 8000 м3/час.
3. Поверхность теплообмена 25 м.
4. Давление в сепараторе 0.46 МПа.
Давление в греющей колонне 0,883 МПа.
5. Температура в межтрубном пространстве 150°С
Температура в трубном пространстве 132.7°С
6. Среда в аппарате и трубном пространстве коррозионная.

Состав: Вид общий, Спецификация. Язык документа

Софт: AutoCAD

Каталог / Промышленность / Нефть и Газ / Колонна для упаривания раствора CaCl2

Просмотр файлов
колонна.dwg
