Операция Укомплектация-2

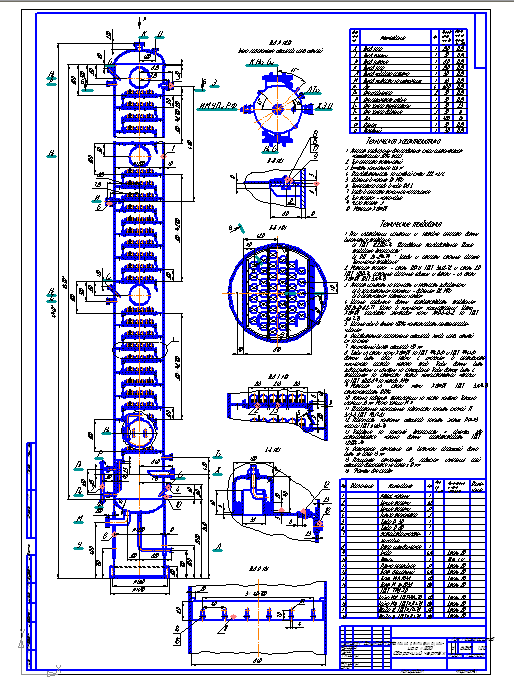

Колонна ректификационная ацетон-толуол d=1200

Процессы и аппараты химической технологии

Техническая характеристика
1.Аппарат предназначен для разделения смеси ацетон-толуол концентрацией 30% (масс.).
2.Тип аппарата тарельчатый.
3.Ёмкость номинальная 13,6 м .
4.Производительность по исходной смеси 2,22 кг/с.
5.Давление в колонне 0,1 МПа.
6.Температура среды в кубе 108ЕС.
7.Среда в аппарате токсичная, коррозионная.
8.Тип тарелок - колпачковые.
9.Число тарелок 31.
10.Материал Х18Н10Т.

Состав: вид общий Язык документа

Софт: Копас v10

Каталог / Промышленность / Колонна ректификационная ацетон-толуол d=1200

Просмотр файлов
ПАХТ 1.cdw
