Колтюбинговая установка М1002 (шасси КАМАЗ-53228 6х6)

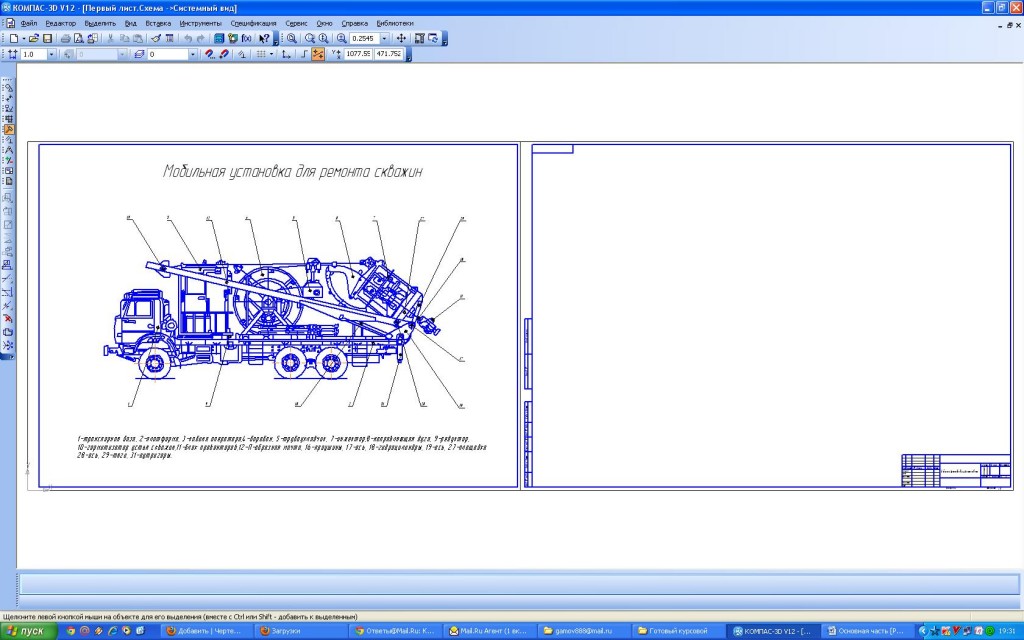

На чертеже изображена мобильная установка для ремонта скважин (колтюбинговая установка).
редназначена для проведения спуско-подъемных и технологических операций с использованием гибкой трубы при капитальном, текущем ремонте и интенсификации нефтяных и газовых скважин без их глушения при давлении на герметизируемом устье до 70 МПа.
На сегодняшний день хорошо освоены следующие колтюбинговые операции:
• ликвидация отложений;
• обработка призабойной зоны пласта;
• вызов притока флюида;
• перфорация эксплуатационной колонны;
• промысловые геофизические исследования;
• очистка эксплуатационных колон механическими скребками;
• шаблонирование эксплуатационной колонны;
• ловильные операции;
• ремонтно-изоляционные работы в скважинах.³
Комплектуется инжектором, установщиком оборудования кранового либо портального типа или без него. Все операции по установке оборудования выполняются с выносного пульта. Центральное расположение установки относительно оси скважины упрощает позиционирование оборудования.

Технические характеристики колтюбинговой установки М1002 на шасси КАМАЗ-53228 6x6
Модель Ml002
Максимальное давление на устье скважины, МПа до 70
Тяговое усилие инжектора, кН 100
Диаметр гибкой трубы, мм от 19,05 до 38,1
Емкость барабана, м 6400—1600
Скорость подачи гибкой трубы, м/с: максимальная/минимальная 0,5/0,01
Масса установки, кг 24000
Температура эксплуатации, °С от -40 до +40
Габаритные размеры, мм: длина/ширина/высота 10900/2500/3900
Максимальная скорость, км/ч 80
Базовое шасси: Модель КАМАЗ-53228
Двигатель: Модель 740.31 (Евро-2)
Тип дизельный с турбонаддувом
Максимальная мощность, л. с. (кВт), при 2200 об/мин 240 (176)

Состав: Технологическая схема Язык документа

Софт: cdw Компас v12
