Coiled Tubing – Колтюбинг, непрерывная гибкая НКТ. Колтюбинговые технологии базируются на использовании длинномерных (до 3000-5000 м) безмуфтовых гибких (обычно стальных) труб, наматываемых на барабан и многократно спускаемых в скважину, позволяют удешевить ремонтно-восстановительные работы, а также решать некоторые задачи, которые невозможно решить при применении колонны составных труб.

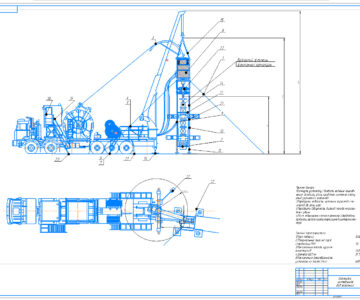

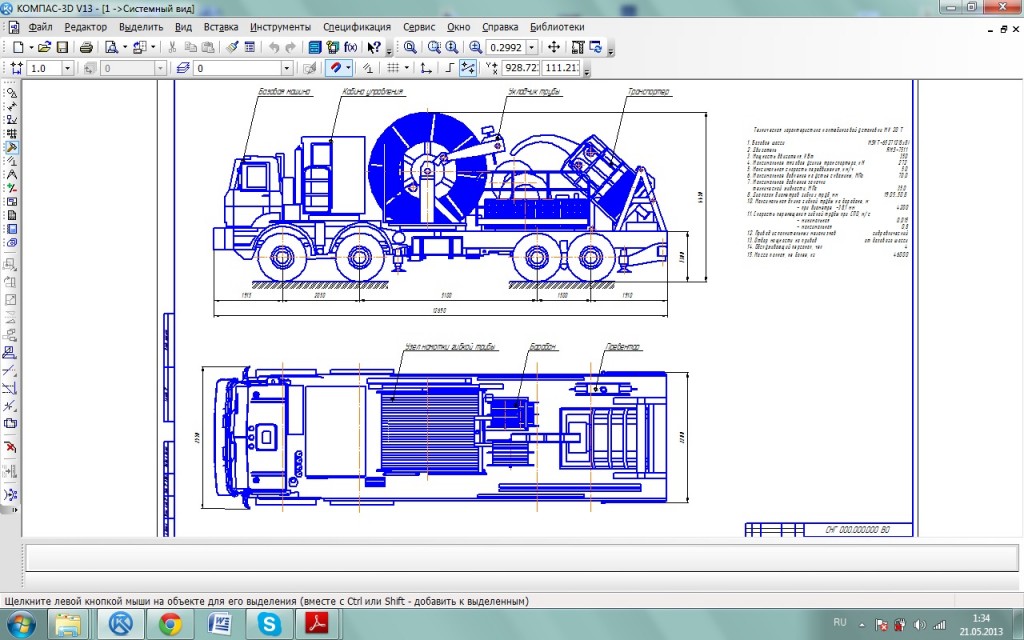

Техническая характеристика колтюбинговой установки МК 20 Т
1. Базовое шасси МЗКТ-652712(8х8)
2. Двигатель ЯМЗ-7511
3. Мощность двигателя, КВт 350
4. Максимальное тяговое усилие транспортера, кН 272
5. Максимальная скорость передвижения, км/ч 50
6. Максимальное давление на устье скважины, МПа 70,0
7. Максимальное давление закачки
технической жидкости, МПа 35,0
8. Диапазон диаметров гибких труб, мм 19,05...50,8
10. Максимальная длина гибкой трубы на барабане, м:
- при диаметре -38,1 мм 4200
11. Скорость перемещения гибкой трубы при СПО, м/с
- минимальная 0,015
- максимальная 0,8
12. Привод исполнительных механизмов гидравлический
13. Отбор мощности на привод от базового шасси
14. Обслуживающий персонал, чел 4
15. Масса полная, не более, кг 46000

Состав: Вид общий (ВО) Язык документа

Софт: Компас v13. cdw
