Комплекс подводного фонтанного устьевого оборудования ПФО-3х50х700

Комплекс подводного фонтанного устьевого оборудования ПФО-3х50х700 предназначен для:
- Герметизации устья фонтанирующих скважин;
- Дистанционного контроля параметров продукции и направления ее в трубопровод;
- Обеспечение прохода закачуемих инструментов и приборов в соответствующую подъемную трубу и обратно.

______________________________________________________________________________

Комплекс підводного остьового фонтанного обладнання ПФО-3х50х700 призначений для:
- герметизації устя фонтануючих нафтових і газових свердловин;
- дистанційного контролю параметрів продукції і направлення її в трубопровід;
- забезпечення проходу закачуємих інструментів і приборів в відповідну підйомну трубу і назад.
Область застосування: нафтові і газові свердловини глибиною до 6000 м з пластовим тиском 70 МПа, з устям, розташованим під водою при глибинах водойм до 200 м.
В акваторії експлуатації підводного комплексу допускається коливання температури морської води від +5 до +300С.
Допустимий гідростатичний тиск морської води на підводний комплекс 2.5МПа. Навколишнє середовище підводної частини комплексу – донні відкладення, морська вода.
Продуктивне середовище свердловини – нафта, газ, газоконденсат та інші не корозійні середовища.
1. Комплекс підводного устьового фонтанного обладнання складається з таких основних частин:
- системи дистанційного керування підводним устєвим фонтанним обладнанням фонтанної свердловини;
- рама комплексу;
- фонтанна арматура.
2. Рама комплексу забезпечує:
- наведення і посадку фонтанної арматури на колонну головку підводної фонтанної свердловини;
- за допомогою роз’ємну труб , швидку і щільну стиковку петель робочого, обслуговуючого і затрубного каналів викидних трубопроводів фонтанної арматури з трьома лініями підводного трубопроводу.
3. Підводний фонтанний комплекс забезпечує:
- герметизацію устя свердловини;
- направлення закачуємих інструментів з підводного трубопроводу в свердловину і назад.
Підводний фонтанний комплекс складається з трубної підвіски , котушки, трьох блоків засувок, петель робочого, обслуговуючого і затрубного каналів, на ній встановлено по одній засувці, стволової головки, ковпака і трубопроводу.
Проміжна засувка і труба з трійником дозволяє прокачувати рідину в свердловину і назад одночасно через три канали. З’єднання всіх блоків ствола фонтанної арматури між собою, а також з’єднання засувок здійснюється хомутами. всі засувки свердловини датчиками кінцевих положень підключені до підводного блоку управління.
Роз’єднання проходів блоків фонтанної арматури досягається за допомогою ізолюючих втулок з ущільнювальними кільцями, що кінцями входять в гнізда кожного з трьох каналів з’єднаних блоків.
Встановлення стальних прокладок в хомутових з’єднаннях дозволяє підвищити надійність з’єднання в цілому і одночасно виключити забруднення морського середовища можливими утічками продукції свердловини.
На плиті перетворювача , яка кріпиться до трійникового блоку, встановлені датчики тиску і перетворювачі температури.
Три розпірки жорсткості дозволяють зменшити вібрацію в процесі роботи свердловини.

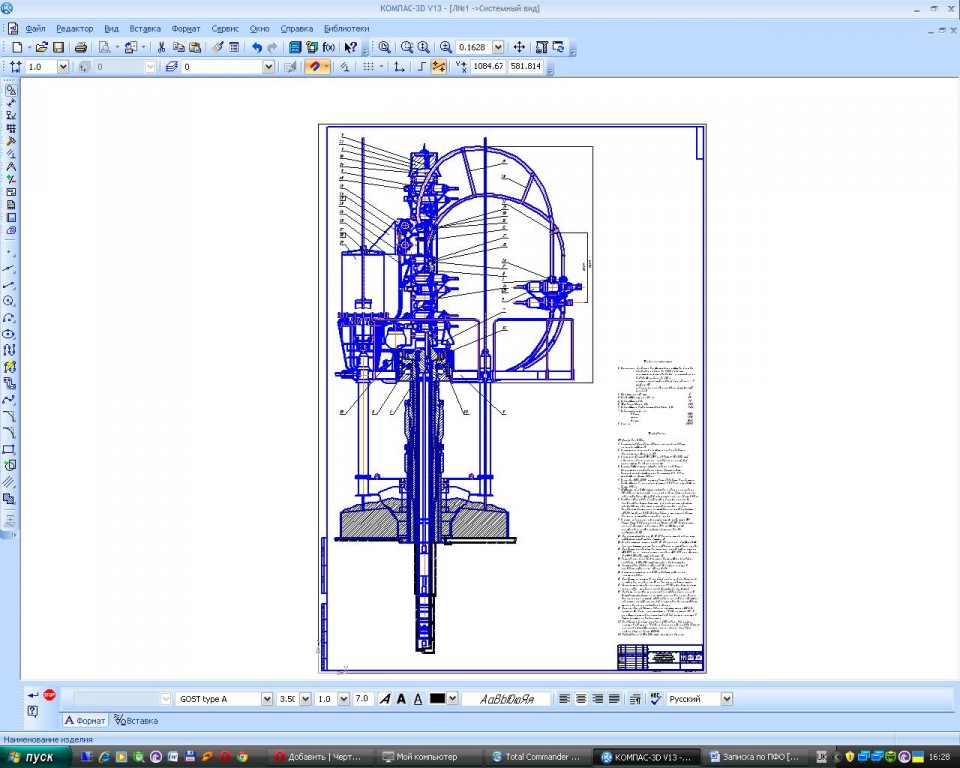

Состав: Складальне креслення, спецефікація Язык документа

Софт: Компас v13

Каталог / Промышленность / Нефть и Газ / Комплекс подводного фонтанного устьевого оборудования ПФО-3х50х700

Просмотр файлов
Л№1.cdw
Специф_кац_я №111.doc
