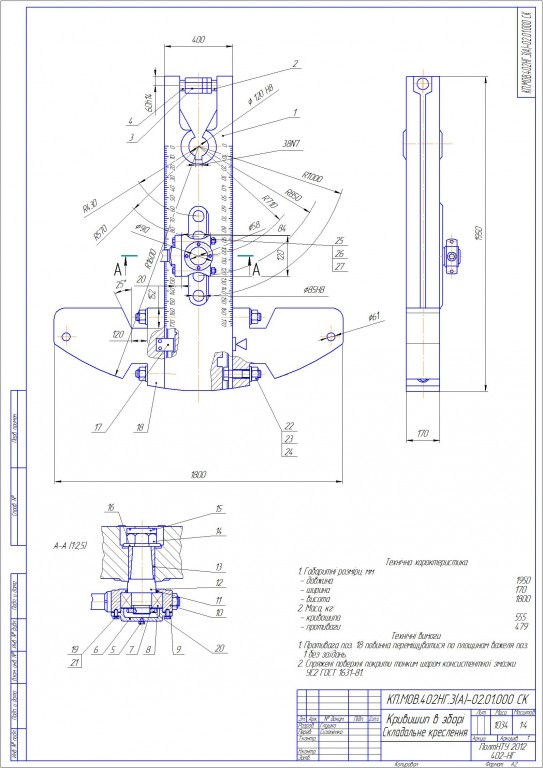

Кривошип станка-качалки

Кривошип — ведущее звено преобразующего механизма станка-качалки, в котором предусмотрены отверстия для изменения длины хода устьевого штока. На кривошипе установлены противовесы, которые перемещаются с помощью съемного устройства, вставляемого в поперечный паз у основания противовеса. ПолтНТУ 2012 402-НГ

Технічна характеристика
1. Габаритні розміри, мм
- довжина 1950
- ширина 170
- висота 1800
2. Маса, кг:
- кривошипа 555
- противаги 479

Состав: Сборочный чертеж(СБ), Спецификация Язык документа

Софт: Компас v13

Каталог / Промышленность / Нефть и Газ / Кривошип станка-качалки

Просмотр файлов
2.Кривошип.cdw
2.Кривошип.cdw.bak
Спец.2-2-2.Кривошип.cdw
Спец.2-2-1.Кривошип.cdw
Спец.2-2-1.Кривошип.cdw.bak
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
