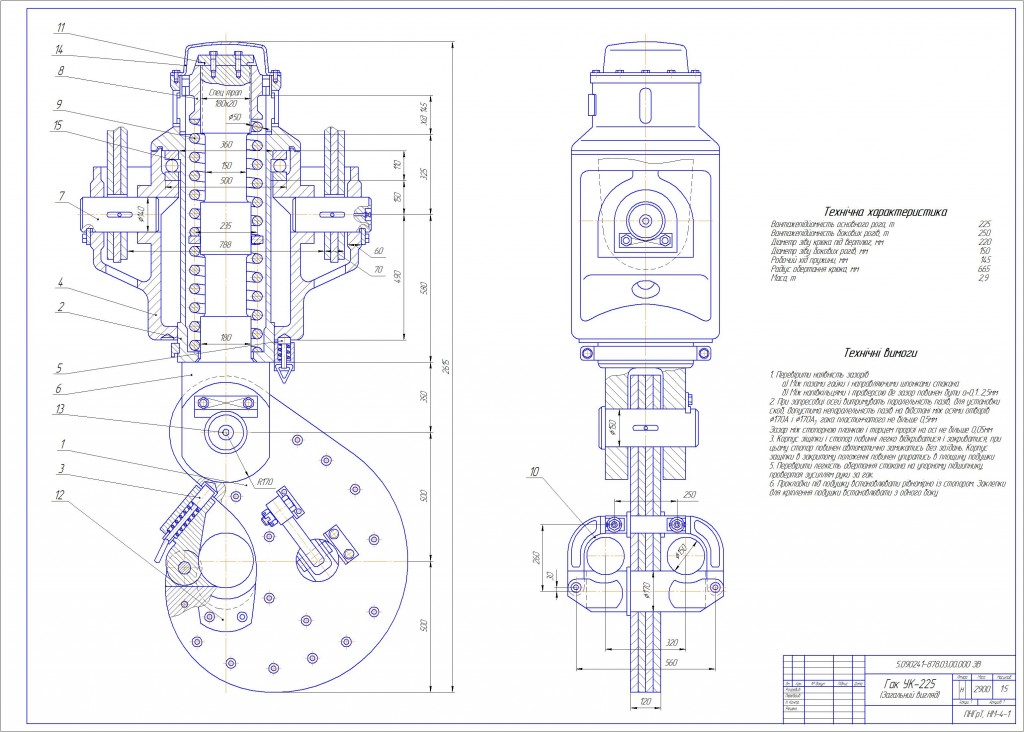

Крюк УК-225

Крюк подвижный элемент талевой системы предназначен для подвешивания вертлюга и бурильной колонны при бурении скважин
ПНГрТ гр. НМ-IV-I

Технічна характеристика
Вантажепідйомність основного рога, т 225
Вантажепідйомність бокових рогів, т 250
Діаметр зіву крюка під вертлюг, мм 220
Діаметр зіву бокових рогів, мм 150
Робочий хід пружини, мм 145
Радіус обертання крюка, мм 665
Маса, т 2,9

Состав: борочный чертеж(СБ),Спецификация, Язык документа

Софт: Компас v12

Просмотр файлов
Крюк УК-225/
Крюк УК-225/II Специфікація-ГАК УК-225.doc
Крюк УК-225/УК-225.frw
