Курсовой проект «Цех пустотных плит производительностью 19000 м3/год»

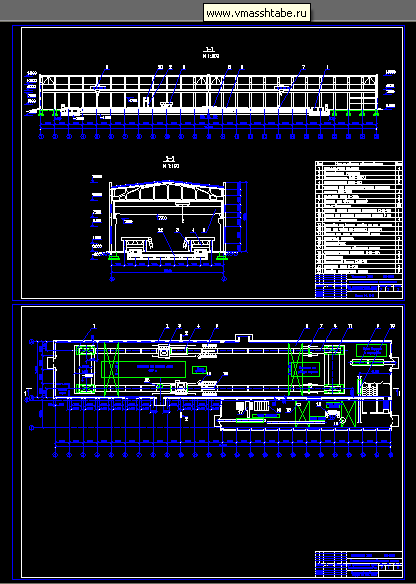

Курсовой проект состоит из двух листов формата А1 и пояснительной записки на 65 листов. Чертежи содержат план цеха на отметке 0.000, продольный разрез цеха, поперечный разрез цеха и спецификацию оборудования. в пояснительной записке раскрыты следующие вопросы:Номенклатура выпускаемой продукции,Обоснование выбора способа производства,Характеристика проектируемого цеха, Характеристика технологического оборудования, Контроль качества сырьевых материалов, технологического процесса и готовой продукции, Подбор состава бетона, Режим работы предприятия, Расчёт производственной программы, Материальный расчёт производства, Расчёт и выбор оборудования, Расчёт производственных площадей, Расчёт складов сырья и готовой продукции, Расчёт энергоресурсов.

Состав: План цеха, продольный разрез, поперечный разрез, спецификация оборудования, пояснительная записка 65 листов.

Софт: AutoCAD
