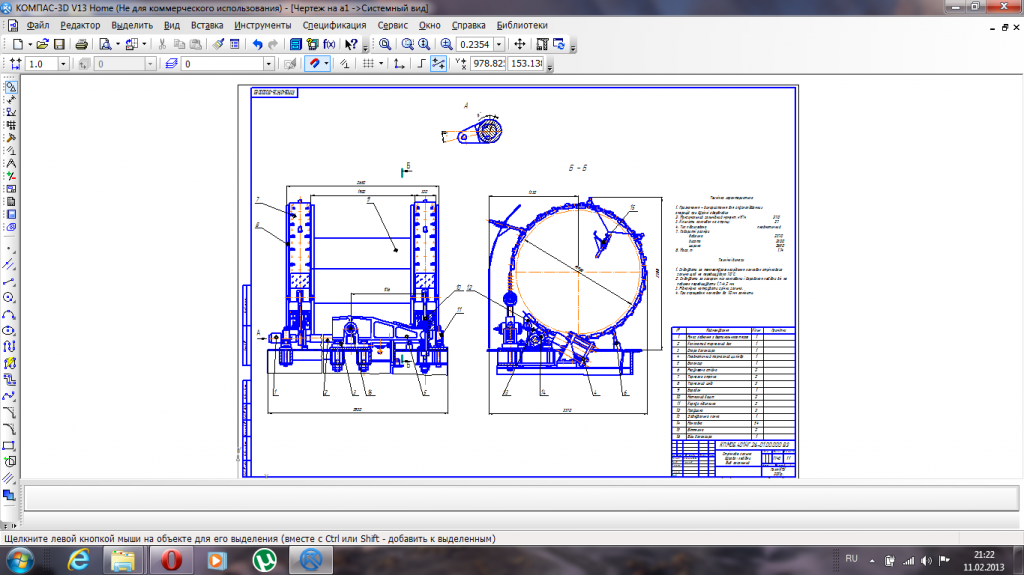

ленточный тормоз буровой лебедки ЛБУ 1100

ленточный тормоз буровой лебедки являэтса основным тормозом буровой лебедки и и предназначен для поддержания колоны буровых труб в процесе бурения

Технічна характеристика
1. Призначення - використання для спускопідйомних операцій при бурінні свердловин
2. Максимальний гальмівний момент, кН*м 270
3. Кількість накладок на стрічці 27
4. Тип підсилювача пневматичний
7. Габаритні розміри довжина 2370 висота 2300 ширина 2650
8. Маса, т 1,74

У даному курсовому проекті згідно вихідних даних завдання було проведено підбір обладнання бурової установки для буріння свердловини глибиною 5922 м. За максимальним навантаженням на гаку була вибрана бурова установка, яка використовується для роторного способу буріння свердловин умовною глибиною 6500 м. Також у загальній частині розглянута конструкція стрічкового гальма бурової лебідки ЛБУ-1100.
В спеціальній частині розроблено розємний обід, що виконаний з автономних рознімний частин для полегшення ремонту гальма.
В розрахунковій частині проведені розрахунки барабана лебідки на міцність.

Состав: общий вид с експликацией, ПЗ Язык документа

Софт: Компас v13

Каталог / Промышленность / Нефть и Газ / ленточный тормоз буровой лебедки ЛБУ 1100

Просмотр файлов
пз/добронравова (2).rar
пз/Чертеж на а1.rar
пз
