Операция Укомплектация-2

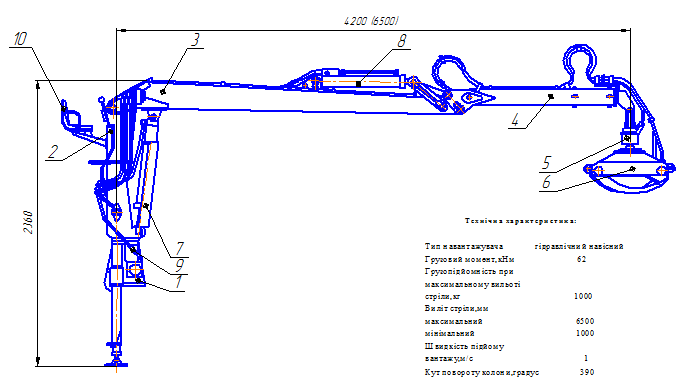

Чертеж гидрозахвата ПЛГ-50

Предназначен для погрузочно-разгрузочных работ (полухлысты, короткомерные сортаменты, дрова, пни, хвойная лапка и др.) штучными и затаренными грузами; может быть установлен на механические транспортные средства или стационарно.

Технічна характеристика:
Тип навантажувача гідравлічний навісний
Грузовий момент,кНм 62
Грузопідйомність при
максимальному вильоті
стріли,кг 1000
Виліт стріли,мм
максимальний 6500
мінімальний 1000
Швидкість підйому
вантажу,м/c 1
Кут повороту колони,градус 390

Состав: Сборочный чертеж(СБ), Спецификация Язык документа

Софт: КОМПАС-3D V12

Просмотр файлов
загальний вид а1.cdw
СПЕц загальний вигляд.cdw
