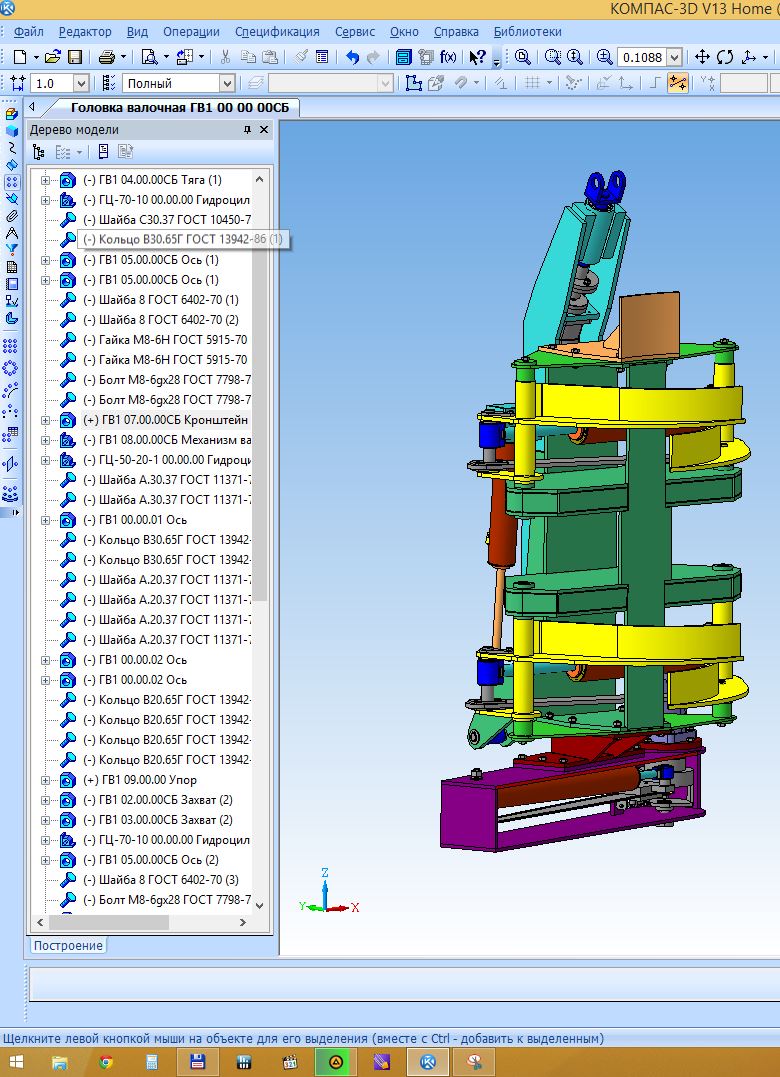

Головка валочная

Головка валочная используется в качестве навесного оборудования для гидроманипуляторов. Предназначена для валки деревьев.
Спиливаемое дерево удерживается с помощью двух пар захватов, приводимых в действие гидроцилиндрами. Спиливание
производится за счет углового перемещения пильной шины. Валка осуществляется опрокидыванием передней части головки.
Для поворота сваленного дерева в нужное положение предусмотрен ротатор. Для привода движения пильной шины используется
гидроцилиндр. Вращение пильной цепи осуществляется гидромотором. Валка и возврат головки в исходное положение
производятся гидроцилиндром.

Состав: 3D модели сборки, подсборок и деталей

Софт: КОМПАС-3D 13 sp2

Файлы:

Головка валочная ГВ1 00 00 00/

Головка валочная ГВ1 00 00 00/Захват ГВ1 02 00 00/

Головка валочная ГВ1 00 00 00/Захват ГВ1 02 00 00/Захват ГВ1 02 00 00СБ.m3d

Головка валочная ГВ1 00 00 00/Ось ГВ1 05 00 00/

Головка валочная ГВ1 00 00 00/Ось ГВ1 05 00 00/Ось ГВ1 05 00 00СБ.m3d

Головка валочная ГВ1 00 00 00/Уплотнения/

Головка валочная ГВ1 00 00 00/Уплотнения/Защитное кольцо G5.m3d

Головка валочная ГВ1 00 00 00/Уплотнения/Уплотнение поршня P2.m3d

Головка валочная ГВ1 00 00 00/Уплотнения/Кольцо ГОСТ 9833.m3d

Головка валочная ГВ1 00 00 00/Уплотнения/Направляющее кольцо штока G2.m3d

Головка валочная ГВ1 00 00 00/Уплотнения/Направляющее кольцо поршня G1.m3d

Головка валочная ГВ1 00 00 00/Уплотнения/Уплотнение штока R2.m3d

Головка валочная ГВ1 00 00 00/Уплотнения/Грязесъемник W52.m3d

Головка валочная ГВ1 00 00 00/Кронштейн ГВ1 10 00 00/

Головка валочная ГВ1 00 00 00/Кронштейн ГВ1 10 00 00/Кронштейн ГВ1 10 00 00СБ.m3d

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-50-20 00 00 00/

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-50-20 00 00 00/Гидроцилиндр ГЦ-50-20 00 00 00СБ.a3d

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-50-20 00 00 00/Кольцо ГЦ50-20 00 00 05.m3d

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-50-20 00 00 00/Корпус ГЦ50-20 01 00 00/

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-50-20 00 00 00/Корпус ГЦ50-20 01 00 00/Гильза ГЦ50-20 01 00 01.m3d

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-50-20 00 00 00/Корпус ГЦ50-20 01 00 00/Крышка ГЦ-50-20 01 00 02.m3d

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-50-20 00 00 00/Корпус ГЦ50-20 01 00 00/Корпус ГЦ50-20 01 00 00СБ.a3d

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-50-20 00 00 00/Букса ГЦ50-20 00 00 02.m3d

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-50-20 00 00 00/Головка штока ГЦ50-20 00 00 06.m3d

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-50-20 00 00 00/Фиксатор ГЦ50-20 00 00 07.m3d

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-50-20 00 00 00/Шток ГЦ50-20 00 00 02.m3d

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-50-20 00 00 00/Поршень ГЦ50-20 00 00 03.m3d

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-50-20 00 00 00/Кольцо запорное ГЦ50-20 00 00 04.m3d

Головка валочная ГВ1 00 00 00/Тяга ГВ1 04 00 00/

Головка валочная ГВ1 00 00 00/Тяга ГВ1 04 00 00/Тяга ГВ1 04 00 00СБ.m3d

Головка валочная ГВ1 00 00 00/Механизм пильный ГВ1 06 00 00/

Головка валочная ГВ1 00 00 00/Механизм пильный ГВ1 06 00 00/Привод ГВ1 06 02 00/

Головка валочная ГВ1 00 00 00/Механизм пильный ГВ1 06 00 00/Привод ГВ1 06 02 00/Вал ГВ1 06 02 02.m3d

Головка валочная ГВ1 00 00 00/Механизм пильный ГВ1 06 00 00/Привод ГВ1 06 02 00/Фланец ГВ1 06 02 01.m3d

Головка валочная ГВ1 00 00 00/Механизм пильный ГВ1 06 00 00/Привод ГВ1 06 02 00/Гидромотор H1C20M.m3d

Головка валочная ГВ1 00 00 00/Механизм пильный ГВ1 06 00 00/Привод ГВ1 06 02 00/Звездочка ГВ1 06 02 03.m3d

Головка валочная ГВ1 00 00 00/Механизм пильный ГВ1 06 00 00/Привод ГВ1 06 02 00/Привод ГВ1 06 02 00СБ.a3d

Головка валочная ГВ1 00 00 00/Механизм пильный ГВ1 06 00 00/Ось ГВ1 06 08 01.m3d

Головка валочная ГВ1 00 00 00/Механизм пильный ГВ1 06 00 00/Механизм пильный ГВ1 06 00 00СБ.a3d

Головка валочная ГВ1 00 00 00/Механизм пильный ГВ1 06 00 00/Шина пильная ГВ1 06 08 00/

Головка валочная ГВ1 00 00 00/Механизм пильный ГВ1 06 00 00/Шина пильная ГВ1 06 08 00/Шина пильная ГВ1 06 08 00СБ.a3d

Головка валочная ГВ1 00 00 00/Механизм пильный ГВ1 06 00 00/Шина пильная ГВ1 06 08 00/Обойма ГВ1 06 08 02.m3d

Головка валочная ГВ1 00 00 00/Механизм пильный ГВ1 06 00 00/Шина пильная ГВ1 06 08 00/Ролик ГВ1 06 08 03.m3d

Головка валочная ГВ1 00 00 00/Механизм пильный ГВ1 06 00 00/Шина пильная ГВ1 06 08 00/Шина ГВ1 06 08 50/

Головка валочная ГВ1 00 00 00/Механизм пильный ГВ1 06 00 00/Шина пильная ГВ1 06 08 00/Шина ГВ1 06 08 50/Шина ГВ1 06 08 50СБ.m3d

Головка валочная ГВ1 00 00 00/Механизм пильный ГВ1 06 00 00/Шина пильная ГВ1 06 08 00/Звездочка ГВ1 06 08 01.m3d

Головка валочная ГВ1 00 00 00/Механизм пильный ГВ1 06 00 00/Ось ГВ1 06 08 02.m3d

Головка валочная ГВ1 00 00 00/Механизм пильный ГВ1 06 00 00/Водило ГВ1 06 03 00/

Головка валочная ГВ1 00 00 00/Механизм пильный ГВ1 06 00 00/Водило ГВ1 06 03 00/Планка ГВ1 06 03 60/

Головка валочная ГВ1 00 00 00/Механизм пильный ГВ1 06 00 00/Водило ГВ1 06 03 00/Планка ГВ1 06 03 60/Планка ГВ1 06 03 60СБ.m3d

Головка валочная ГВ1 00 00 00/Механизм пильный ГВ1 06 00 00/Водило ГВ1 06 03 00/Сухарь ГВ1 06 03 02.m3d

Головка валочная ГВ1 00 00 00/Механизм пильный ГВ1 06 00 00/Водило ГВ1 06 03 00/Корпус ГВ1 06 03 50/

Головка валочная ГВ1 00 00 00/Механизм пильный ГВ1 06 00 00/Водило ГВ1 06 03 00/Корпус ГВ1 06 03 50/Корпус ГВ1 06 03 50СБ.m3d

Головка валочная ГВ1 00 00 00/Механизм пильный ГВ1 06 00 00/Водило ГВ1 06 03 00/Винт ГВ1 06 03 01.m3d

Головка валочная ГВ1 00 00 00/Механизм пильный ГВ1 06 00 00/Водило ГВ1 06 03 00/Водило ГВ 06 03 00СБ.a3d

Головка валочная ГВ1 00 00 00/Механизм пильный ГВ1 06 00 00/Корпус ГВ1 06 01 00/

Головка валочная ГВ1 00 00 00/Механизм пильный ГВ1 06 00 00/Корпус ГВ1 06 01 00/Корпус ГВ1 06 01 00СБ.m3d

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-50-20-1 00 00 00/

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-50-20-1 00 00 00/Головка штока ГЦ50-20-1 00 00 06.m3d

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-50-20-1 00 00 00/Корпус ГЦ50-20-1 01 00 00/

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-50-20-1 00 00 00/Корпус ГЦ50-20-1 01 00 00/Корпус ГЦ50-20-1 01 00 00СБ.a3d

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-50-20-1 00 00 00/Корпус ГЦ50-20-1 01 00 00/Гильза ГЦ50-20-1 01 00 01.m3d

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-50-20-1 00 00 00/Гидроцилиндр ГЦ-50-20-1 00 00 00СБ.a3d

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-50-20-1 00 00 00/Шток ГЦ50-20-1 00 00 02.m3d

Головка валочная ГВ1 00 00 00/Головка валочная ГВ1 00 00 00СБ.a3d

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-70-20 00 00 00/

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-70-20 00 00 00/Шток ГЦ70-20 00 00 02.m3d

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-70-20 00 00 00/Гидроцилиндр ГЦ-70-20 00 00 00СБ.a3d

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-70-20 00 00 00/Фиксатор ГЦ70-20 00 00 07.m3d

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-70-20 00 00 00/Кольцо запорное ГЦ70-20 00 00 04.m3d

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-70-20 00 00 00/Корпус ГЦ70-10 01 00 00/

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-70-20 00 00 00/Корпус ГЦ70-10 01 00 00/Штуцер ГЦ-70-20 01 00 03.m3d

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-70-20 00 00 00/Корпус ГЦ70-10 01 00 00/Корпус ГЦ70-20 01 00 00СБ.a3d

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-70-20 00 00 00/Корпус ГЦ70-10 01 00 00/Гильза ГЦ70-20 01 00 01.m3d

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-70-20 00 00 00/Корпус ГЦ70-10 01 00 00/Крышка ГЦ-70-20 01 00 02.m3d

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-70-20 00 00 00/Поршень ГЦ70-20 00 00 03.m3d

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-70-20 00 00 00/143.tmp

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-70-20 00 00 00/Головка штока ГЦ70-20 00 00 06.m3d

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-70-20 00 00 00/Букса ГЦ70-20 00 00 02.m3d

Головка валочная ГВ1 00 00 00/Гидроцилиндр ГЦ-70-20 00 00 00/Кольцо ГЦ70-20 00 00 05.m3d

Головка валочная ГВ1 00 00 00/Ось ГВ1 00 00 03.m3d

Головка валочная ГВ1 00 00 00/Упор ГВ1 09 00 00/

Головка валочная ГВ1 00 00 00/Упор ГВ1 09 00 00/Упор ГВ1 09 00 00СБ.m3d

Головка валочная ГВ1 00 00 00/Корпус ГВ1 01 00 00/

Головка валочная ГВ1 00 00 00/Корпус ГВ1 01 00 00/Корпус ГВ1 01 00 00СБ.m3d

Головка валочная ГВ1 00 00 00/Захват ГВ1 03 00 00/

Головка валочная ГВ1 00 00 00/Захват ГВ1 03 00 00/Захват ГВ1 03 00 00СБ.m3d

Головка валочная ГВ1 00 00 00/Ось ГВ1 00 00 01.m3d

Головка валочная ГВ1 00 00 00/Кронштейн ГВ1 07 00 00/

Головка валочная ГВ1 00 00 00/Кронштейн ГВ1 07 00 00/Кронштейн ГВ1 07 00 00СБ.m3d

Головка валочная ГВ1 00 00 00/Механизм валочный ГВ1 08 00 00/

Головка валочная ГВ1 00 00 00/Механизм валочный ГВ1 08 00 00/Механизм валочный ГВ1 08 00 00СБ.a3d

Головка валочная ГВ1 00 00 00/Механизм валочный ГВ1 08 00 00/Ось ГВ1 08 02 00/

Головка валочная ГВ1 00 00 00/Механизм валочный ГВ1 08 00 00/Ось ГВ1 08 02 00/Ось ГВ1 08 02 00СБ.m3d

Головка валочная ГВ1 00 00 00/Механизм валочный ГВ1 08 00 00/Кронштейн ГВ1 08 01 00/

Головка валочная ГВ1 00 00 00/Механизм валочный ГВ1 08 00 00/Кронштейн ГВ1 08 01 00/Кронштейн ГВ1 08 01 00СБ.m3d

Головка валочная ГВ1 00 00 00/Механизм валочный ГВ1 08 00 00/Муфта ГВ1 08 03 00/

Головка валочная ГВ1 00 00 00/Механизм валочный ГВ1 08 00 00/Муфта ГВ1 08 03 00/Полумуфта ГВ1 08 03 01.m3d

Головка валочная ГВ1 00 00 00/Механизм валочный ГВ1 08 00 00/Муфта ГВ1 08 03 00/Муфта ГВ1 08 03 00СБ.a3d

Головка валочная ГВ1 00 00 00/Механизм валочный ГВ1 08 00 00/Гидромотор H1C12M.m3d

Головка валочная ГВ1 00 00 00/Ось ГВ1 00 00 02.m3d

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
