Проект лесовозного автопоезда

Тихоокеанский государственный университет
Кафедра "Машины и оборудование лесного комплекса"
Курсовой проект по дисциплине "Теория и конструкция лесотранспортных машин"
На тему: "Проект лесовозного автопоезда"
Хабаровск 2012

Исходные данные: 1. Номинальная рейсовая нагрузка Q = 180 кН; 2. Нагрузка на оси 100/180 кН; 3. Руководящий подъем sinα1 = 0,08; 4. Коэффициент сопротивления качению f = 0,03; 5. Минимальный коэффициент сцепления φmin = 0,26; 6. Длина лесоматериалов L = 21 м; 7. Скорость на высшей передаче Vmax = 65 км/ч; 8. Минимальный радиус кривой R = 35 м; 9. Скорость в начале торможения Vт = 35 км/ч; 10. Наличие тормозов на колесах прицепа - нет; 11. Величина спуска дороги при торможении sinα2 = 0; 12. Коэффициент сцепления при торможении φт = 0,25; 13. Величина затяжного спуска sinα3 = 0,10.

В данном проекте представлен расчет автопоезда для вывозки леса, исходя из условий эксплуатации и рейсовой нагрузки, а так же посчитано сцепление и выполнен его чертеж.

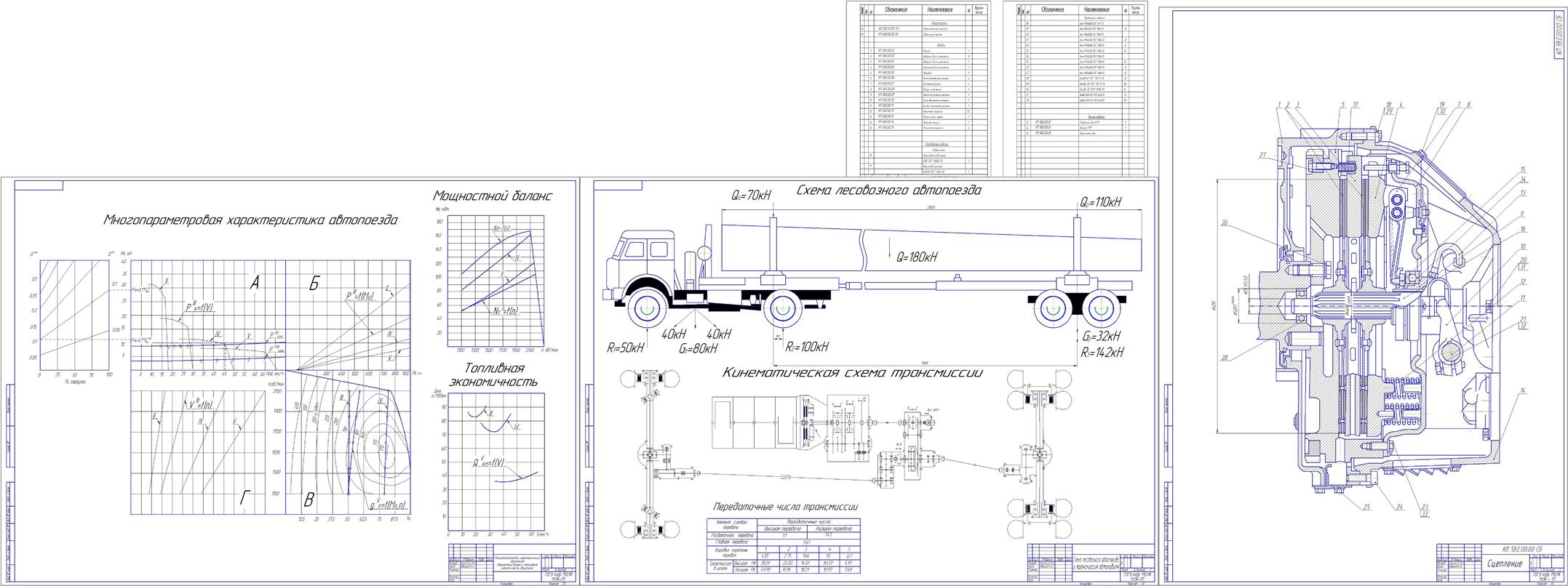

Курсовой проект содержит: пояснительную записку, включающую 36 страниц формата А4, 11 рисунков, 8 таблиц; чертежи формата А1–3, литературных источников 3.

Содержание
Введение
1. Обоснование общей схемы автопоезда
1.1 Общее количество осей автопоезда и реакции под ними
1.2 Определение количества ведущих осей
1.3 Выбор шин
1.4 Расстояние между кониками
1.5 Высота расположения центра тяжести автопоезда
2. Тяговый расчёт автомобиля
2.1 Определение номинальной мощности двигателя
2.2 Построение внешней скоростной характеристики двигателя
2.3 Выбор передаточных чисел трансмиссии
2.4 Расчет тяговой характеристики
2.5 Построение динамической характеристики
2.6 Построение номограммы
3. Анализ тяговых свойств автопоезда
3.1 Расчет сил сопротивления движению
3.2 Анализ тяговых свойств по тяговой характеристике
3.3 Анализ тяговых свойств по динамической характеристике
4. Анализ эксплуатационных свойств
4.1 Топливная экономичность и мощностной баланс
4.2 Устойчивость движения автопоезда на повороте
4.3 Расчет и анализ показателей торможения
4.4 Показатели разгона автопоезда
5. Расчет сцепления
5.1. Определение размеров дисков сцепления
5.2. Проверка сцепления на износ
5.3. Проверка сцепления на нагрев
5.4. Расчет нажимных пружин
5.5. Приводы управления
Заключение
Список используемой литературы
