Сортировочный лесотранспортёр с канатным тяговым органом типа БСТ-5

Брянская государственная инженерно-технологическая академия
Кафедра организации лесного комплекса
Курсовой проект на тему:"Разработка конструкции сортировочного лесотранспортёра"
Брянск 2013

В данном курсовом проекте выполнены расчеты по определению тягового усилия транспортера и выбор каната, расчет производительности и мощности привода, выбор двигателя, расчет кинематики, расчет приводного вала, выбор подшипников и шпоночных соединений.
Курсовой проект содержит ПЗ 17 стр, приводной шкив, рама, лесотранспортер, натяжная станция, деталировка, спецификации
Канатный лесотранспортерБСТ-5 в качестве тягового органа имеют стальной канат диаметром 24 мм. Скорость его движения соответственно 0,65; 0,6 и 1,25 м/с, мощность двигателя 16 кВт и 20 кВт, длина транспортеров 300 м.

Техническая характеристика
1. Скорость движения тягового органа , м/с 0.6
2. Средний диаметр сортируемых брёвен, м 0.3
3. Средняя длина сортируемых брёвен , м 4
4. Средняя производительность составит, м /смену 667

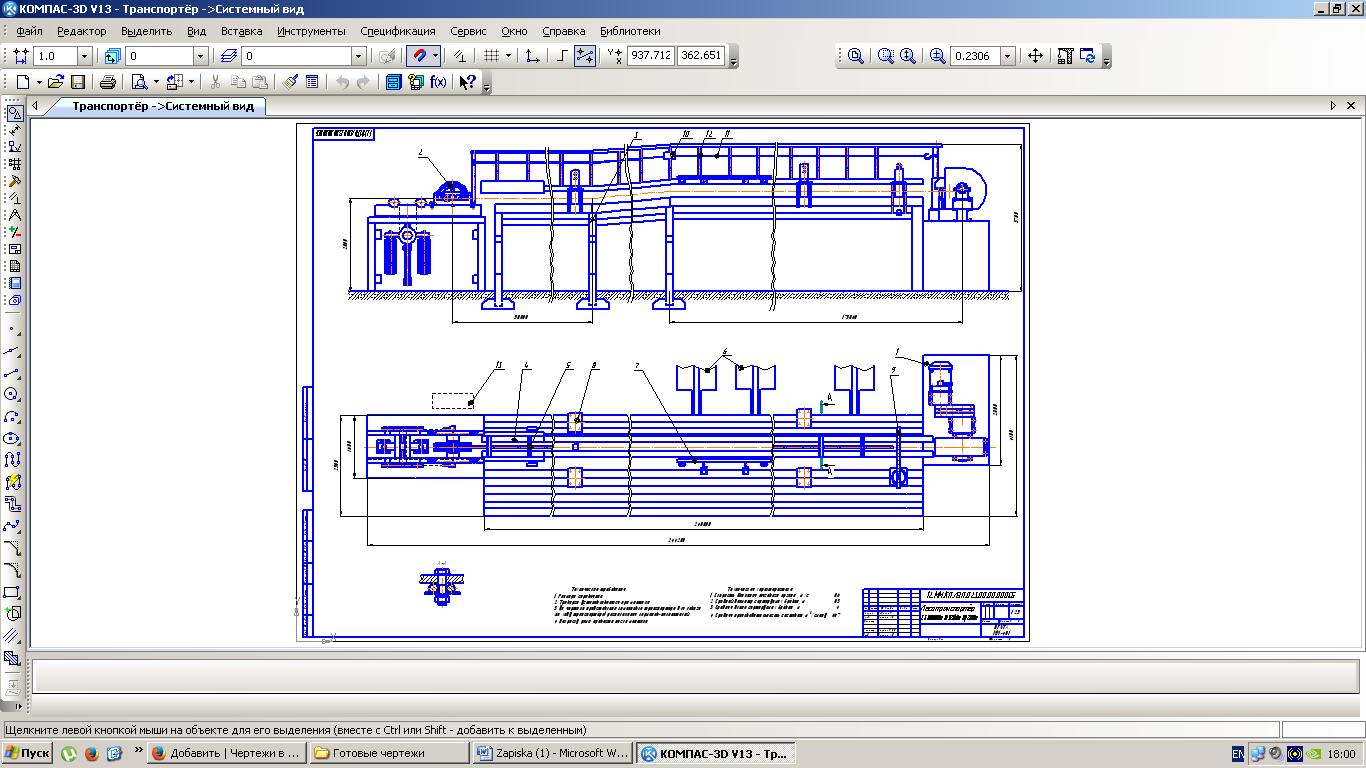

Состав: транспортер (ВО), рама (СБ), приводной вал, натяжная станция(СБ) корпус, крышка сквозная, спецификации Язык документа

Софт: КОМПАС-3D 13

Каталог / Промышленность / Лесное хозяйство и деревообработка / Сортировочный лесотранспортёр с канатным тяговым органом типа БСТ-5

Просмотр файлов
Приводной шкив _ 12.ММ.КП.ЛЗМ.068.00.01.002.cdw
Рама.cdw
Рама _ 12.ММ.КП.ЛЗМ.068.01.01.000.spw
Спецификация общий вид.spw
Транспортёр.cdw
Корпус _ 12.ММ.КП.ЛЗМ.068.01.02.000.cdw
Натяжная станция.cdw
Крышка сквозная _ 12.ММ.КП.ЛЗМ.068.01.02.002.cdw
Приводная станция.cdw
Приводная станция _ 12.ММ.КП.ЛЗМ.068.00.02.000.spw
Натяжная станция _ 12.ММ.КП.ЛЗМ.068.00.02.000.spw
Приводной вал.cdw
Zapiska (1).docx
