Прялка деревянная

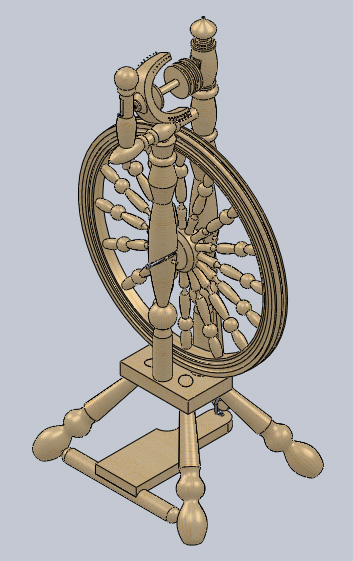

Русская самопрялка - простейшая машина для ручного прядения
Прялка в основном состоит из точеных деталей, и ее добротность и красота прежде всего зависят от мастерства токаря. Для изготовления токарных деталей используют хорошо высушенную древесину березы. Древесина березы твердая, плотная, однородная и мало подвергается растрескиванию. Поэтому из березы исстари делали всевозможные детали ткацких и прядильных станков. Если некоторые детали прялки можно выточить из другой древесины (например, из липы или сосны), то рогач, обод и втулку колеса необходимо выточить из березы.
Все детали, за исключением обода, вытачиваются на центровом токарном станке.
Модель выполнена по чертежам левковской самопрялки.

Состав: 3D сборка. Модели деталей (24 шт.) Язык документа

Софт: SolidWorks 10

Просмотр файлов
Зубец.SLDPRT
Колесо.SLDASM
Колодка.SLDPRT
КрюкПедали.SLDPRT
НатяжнойВинт.SLDPRT
Ножка.SLDPRT
Обод.SLDPRT
Опора.SLDPRT
Основание.SLDPRT
Ось.SLDPRT
ОсьКолеса.SLDPRT
ОсьРогача.SLDPRT
Педаль.SLDPRT
Перекладина.SLDPRT
Прялка.SLDASM
Рогач.SLDPRT
РогачВСборе.SLDASM
Спица.SLDPRT
СтерженьОси.SLDPRT
Стойка1.SLDPRT
Стойка2.SLDPRT
СтопорнаяГайка.SLDPRT
Ступица.SLDPRT
Тяга.SLDPRT
Шкив.SLDPRT
Шплинт.SLDPRT
Шпулька.SLDPRT
ШпулькаВСборе.SLDASM
