Аппарат выпарной с принудительной циркуляцией

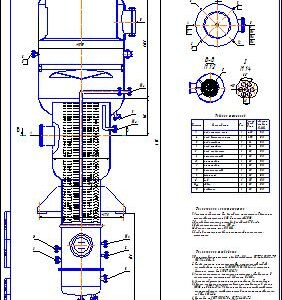

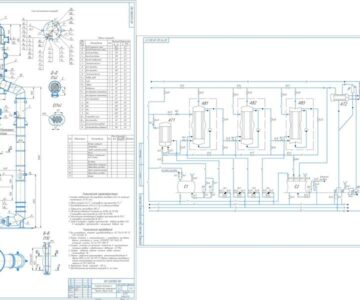

Аппарат выпарной с принудительной циркуляцией и вынесенной греющей камерой.

Область применения аппарата. Аппараты данного типа применяют для выпаривания агрессивных и высоковязких растворов (вязкостью выше 200 спа), а также растворов, вызывающих инкрустацию поверхности теплообмена, что обуславливает необходимость остановки и вскрытия аппарата для чистки. Аппараты используют, в частности, при выпаривания растворов сахара, сульфатных щелоков, продуктов микробиологического синтеза.
Устройство основных узлов аппарата. Греющая камера в данном случае выполнена в виде обычного кожухотрубного теплообменника. Первичный пар подается в нее через прямоугольные вырезы в цилиндрической обечайке камеры. Исходный раствор (если он нагрет до температуры кипения) вводится в нисходящую ветвь циркуляционного контура через штуцер. Раствор поднимается по кипятильным трубам вверх, превращаясь вследствие подвода к нему тепла от первичного пара в парожидкостную смесь.

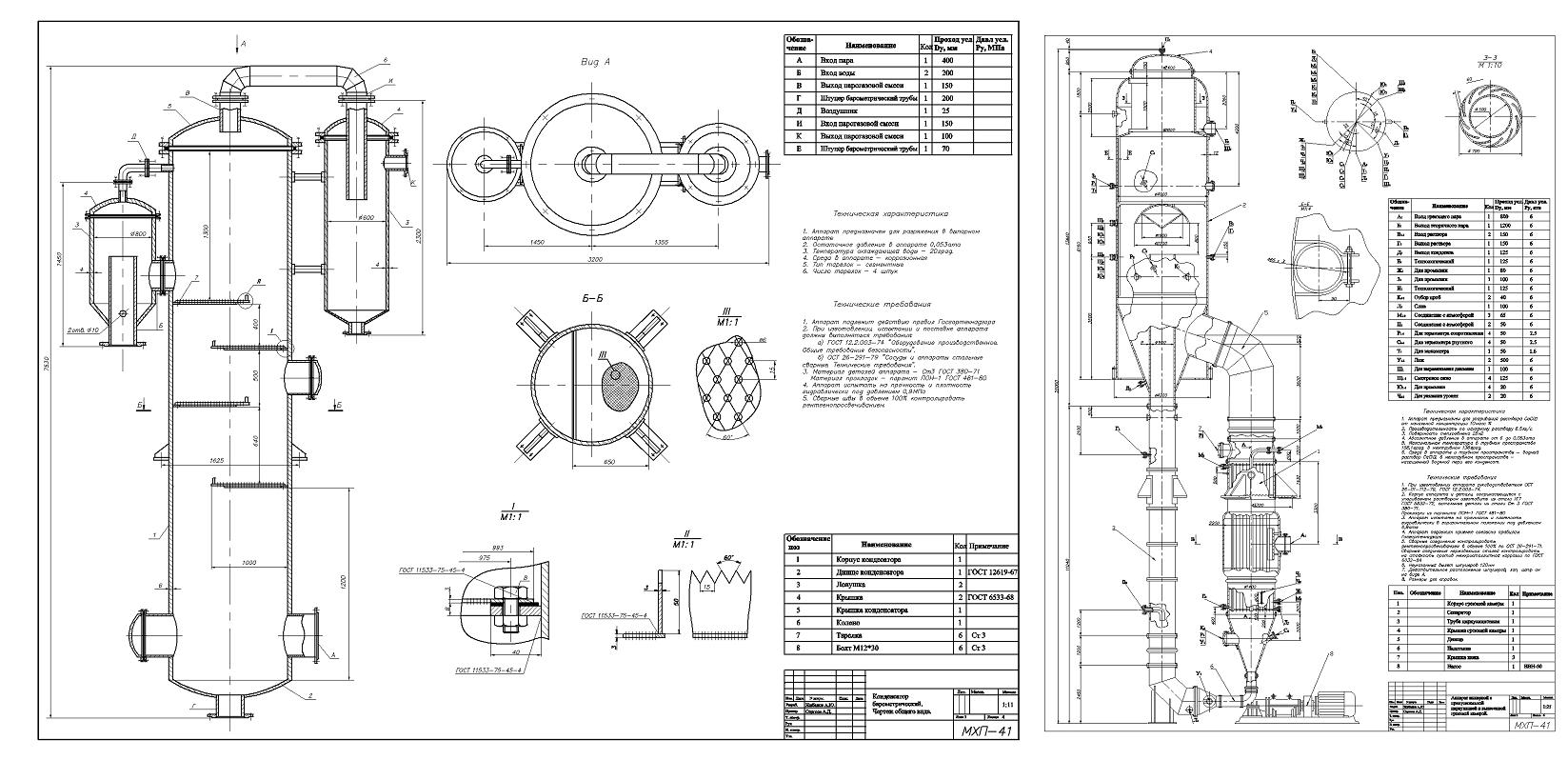

Конденсатор барометрический. Чертеж общего вида.
1. Аппарат предназначен для разряжения в выпарном аппарате
2. Остаточное давление в аппарате 0,053 ата
3. Температура охлаждающей воды — 20град.
4. Среда в аппарате — коррозионная
5. Тип тарелок — сегментные
6. Число тарелок — 4 штук

Аппарат выпарной с естественной циркуляцией и вынасной греющей камерой.
1. Аппарат предназначен для упаривания раствора CaCl2 от начальной концентрации 10масс %
2. Производительность по исходному раствору 6,5кг/ с
3. Поверхность теплообмена 100м2
4. Абсолютное давление в аппарате от 6 до 0,053 ата.
5. Максимальная температура в трубном пространстве 158,1град, в межтрубном 136град.
6. Среда в аппарате и трубном пространстве — водный раствор CaCl2, в межтрубном пространстве — насыщенный водяной пар и его конденсат.

Состав: Вид общий (ВО), Схема расположения штуцеров, Барометрический конденсатор

Софт: AutoCAD

Каталог / Промышленность / МАПП / Аппарат выпарной с принудительной циркуляцией

Просмотр файлов
Барометрический конденсатор.dwg
Выпарной аппарат. Общий вид.dwg
