Промотур КОМПАС v17

Автоклав вертикальный, периодического действия для стерилизации

БГАТУ, МАПП, 2012

Техническая характеристика
1 Автоклав вертикальный, периодического действия предназначен для стерилизации плодовоовощных, мясных и рыбных консервов в стеклянной и металлической таре
2 Рабочее давление, МПа 0,9
3 Температура рабочей среды, С 130
4 Рабочая среда в автоклаве вода, насыщенный пар
5 Внутренний объем, м 4,75
6 Поворот байонетного кольца и открывание крышки ручное
7 Материал основных деталей 12X18H10T ГОСТ 380-88
8 Автоклав относится к 4 группе сосудов, работающих под
давлением по ОСТ 26-291-97

Объем автоклава, л 1570
Внутренний диаметр, мм 1000
Рабочее избыточное давление в автоклаве, МПа 0,35
Число погружаемых корзин 2
Габариты, мм:
ширина 1350
длина 2200
высота:
с закрытой крышкой 2750
с открытой крышкой 3350
Масса, кг 2370

Состав: СБ, СП, деталировка Язык документа

Софт: КОМПАС-3D 13

Каталог / Промышленность / МАПП / Автоклав вертикальный, периодического действия для стерилизации

Просмотр файлов

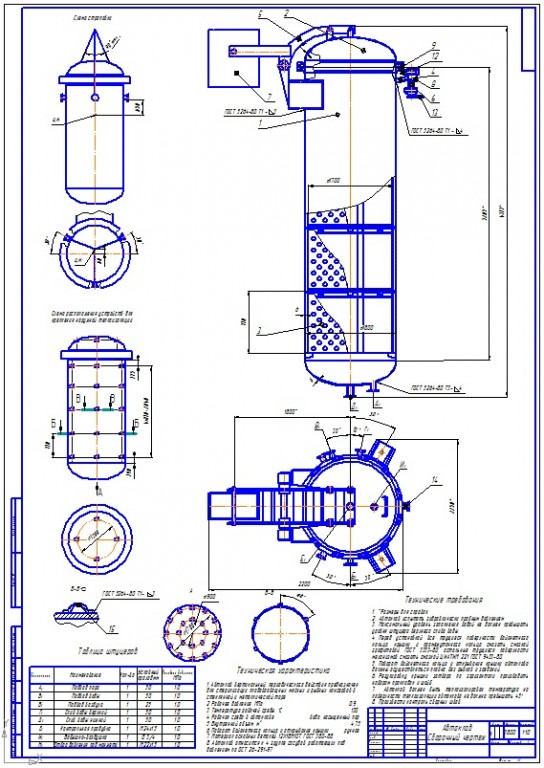

Автоклав сборка.cdw
Кольцо байонетное.cdw
Корпус.cdw
Крышка.cdw
Механизма поворота.cdw
Опора.cdw
СП автоклава.cdw
СП корпуса.cdw
СП крышки.cdw
СП механизма поворота.cdw
Фланец.cdw
