Автомат для разлива газированных напитков АТ101СК

нутри корпуса автомата смонтирован сатуратор-водоохла-дитель СВА-2С с холодильной машиной ВП-09 и двумя сиропными баками, имеющими регулятор уровня сиропа поплавкового типа. Сатуратор СВА-2С соединен с водопроводной магистралью через распределительный коллектор с водяным редуктором, поддерживающим рабочее давление воды 2 кПа.

_ Углекислотный баллон емкостью 25 дм3 устанавливается на выдвигающуюся площадку и соединяется углекислотным редуктором с сатуратором. Редуктор снижает давление газа на выходе из баллона до 4 кПа. В корпусе автомата расположены блок реле давлений, электрощит, на задней стенке автомата — блок подавления помех.

Автомат подключается к трехфазной электросети через систему автоматики, управляющую рабочим циклом автомата. К канализации он подключается через сливной коллектор.

Состав: Чертеж ВО, + Спецификация, Гидравлическая схема + Спецификация

Софт: AutoCAD

Каталог / Промышленность / МАПП / Автомат для разлива газированных напитков АТ101СК

Просмотр файлов

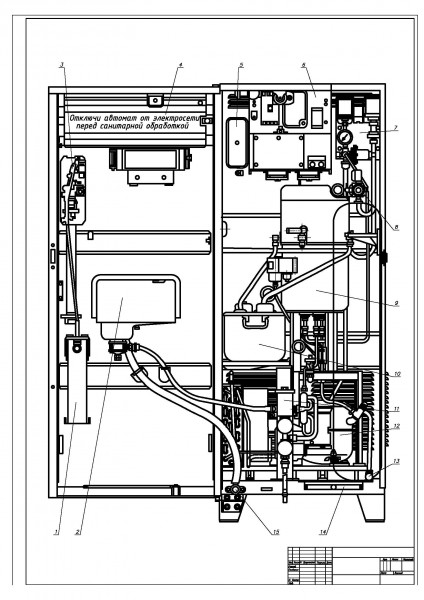

АТ101СК с раскр. дверью.dwg
Схема АТ101СК.dwg
Спецефикация 1.xls
Спецификация.xls
