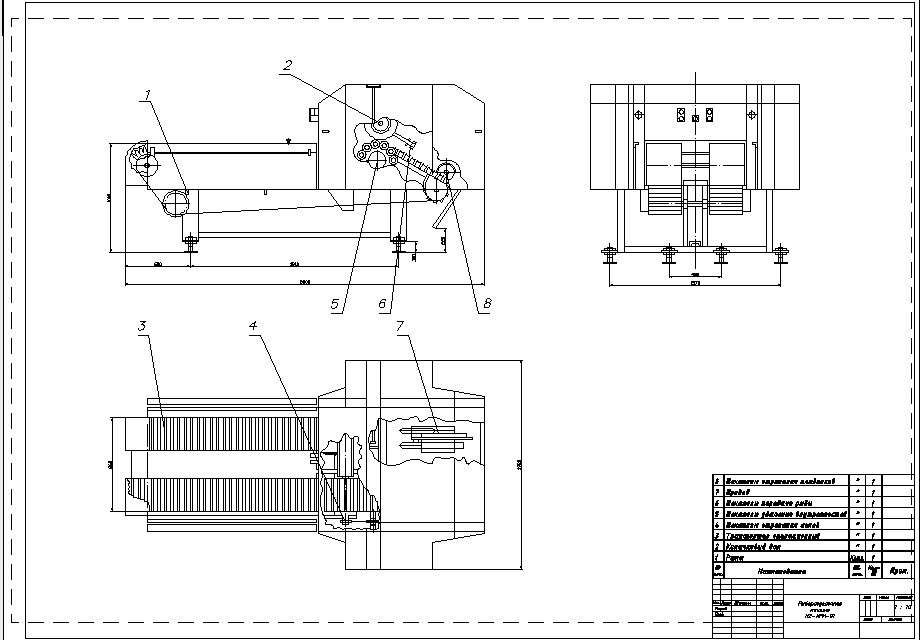

чертеж рыборазделочной машины Н2-ИРИ-01

Машина Н2-ИРИ предназначена для удаления голов, хвостовых плавников и внутренностей у дефростированной и охлажденной рыбы; применяется в линиях производства консервов на береговых рыбообрабатывающих предприятиях.
Машина изготавливается в двух вариантах:
- машина рыборазделочная Н2-ИРИ с загрузочным устройством;
- машина рыборазделочная Н2-ИРИ-01 без загрузочного устройства;
Техническая характеристика Н2-ИРИ-01 без загрузочного устройства:
Производительность, рыб/мин:
теоретическая………………………………………………………………200
техническая……………………………………………………………………210
Вид обрабатываемой рыбы……………………………………скумбрия
Размеры обрабатываемой рыбы, мм………………180-300
Род тока…………………………………………………………………………переменный, трехфазный
Частота, Гц……………………………………………………………………50
Напряжение, В……………………………………………………………380/220
Напряжение в цепи управления, В……………36
Установленная мощность, кВт………………………2,2
Расход воды, м3/с……………………………………………………0,14•10-3
Давление воды, кПа…………………………………………………147-294
Масса, кг………………………………………………………………………1600
Обслуживающий персонал, чел………………………5

Состав: вид общий Язык документа

Софт: AutoCAD, DWG

Каталог / Промышленность / МАПП / чертеж рыборазделочной машины Н2-ИРИ-01

Просмотр файлов
Общий вид машины Н2-ИРИ.dwg
