Чертеж шнекового пресcа

Приведена документация на разработку технологической линии для производства яблочного сока и пресса шнекового. разработаны исходные требования к машине, которая проектируется, сформулированные требования технического задания, данная характеристика технологической линии . Разработаны также конструкции питателя пресса шнекового и деталей, которые входят в состав конструкции.
Яблоки для производства сока на линии (рис. 2.1.) хранят в бункерах 1 на площадке для сырья. Из бункеров их отводят гидравлическим транспортером 2 к сепаратору 3, где от них отделяется вода. После сепаратора яблоки попадають в бункер вертикального элеватора, который загружает их в барабанную моечную машину 4 для предыдущей мойки. Из машины яблоки переходят на друге мийно-сортувальну машину 5, где проводится конечная мойка и ручная инспекция яблок.
Отобраны некачественные плоды и посторонние примеси удаляются ленточным транспортером, а доброкачественное сырье загружается в ножевую дробилку 6 и измельчается на частицы размером 3.5 мм Яблоки загружаются в бункер машины и попадають в цилиндровый корпус, где под действием ротора, который вращающийся, измельчаются. Мезга собирается в резервуаре откуда винтовым насосом подается в пресс 7. Выжимы из пресса шнековым конвейером подаются в сборник 8.

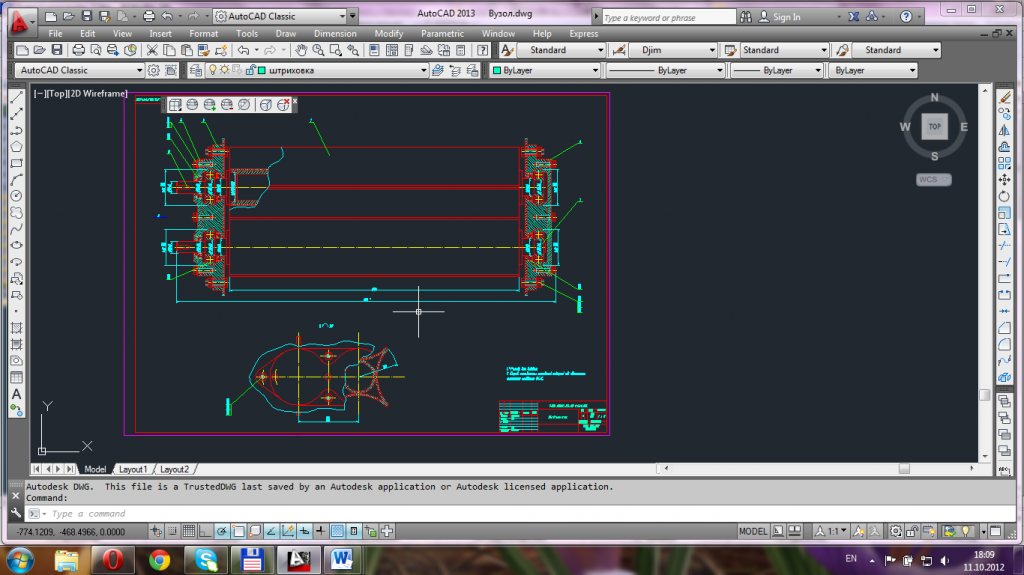

Состав: Сборочный чертеж(СБ), Вид общий (ВО), Спецификация, Технологическая схема Язык документа

Софт: AutoCAD

Каталог / Промышленность / МАПП / Чертеж шнекового пресcа

Просмотр файлов
Вузол.dwg
Дет.2.dwg
Дет. 1.dwg
З.вигл..DWG
спец..doc
Запис..doc
Техн л. яб. соку.dwg
