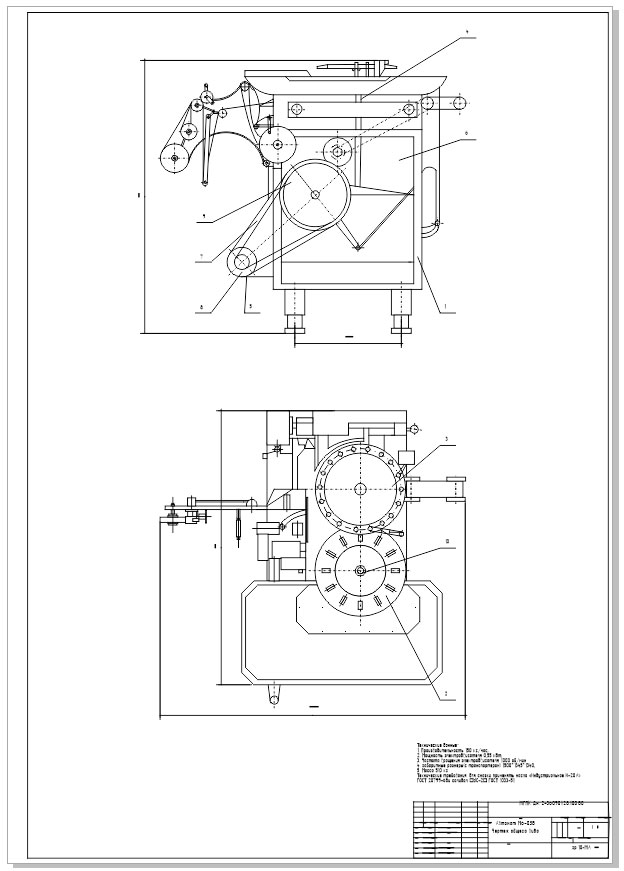

Чертеж заверточной машины М6-О3Б

М6- О3Б - автомат для завертки творожных сырков(глазированых). Незаменимый элемент каждой технологической линии для производства творожных сырков.

Технические данные::
1. Производительность 150 кг/час;
2. Мощность электродвигателя 0,55 кВт;
3. Частота вращения электродвигателя 1000 об/мин
4. габаритные размеры(с транспортером) 1500*1345*1340;
5. Масса 510 кг
Технические требования: для смазки применять масло «Индустриальное И-20А»
ГОСТ 20799-68и солидол “УС-2” ГОСТ 1033-51

Состав: Вид общий (ВО) Язык документа

Софт: Visio

Файлы:
печать 2.vsd
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: NoprocS
Дата: 2010-06-12
Просмотры: 3100
