Дипломный проект "Модернизация закаточной машины" (с внедрением в производство)

Предыстория:
1) Купленная машина ТЗМ 21 не может создавать заготовки требуемых характеристик для специальных сортов батонов.
Задачи:
1) Модернизировать машину таким образом, чтобы на ней можно было закатывать заготовки с любыми характеристиками.
Нынешняя система:
Штатная ТЗМ-21.
Анализ аналогов:
Закаточная машина 1947 года.
На ней после основного транспортера шла специальная дека, которая и задавала форму заготовке.
Предлагаемая модернизация:

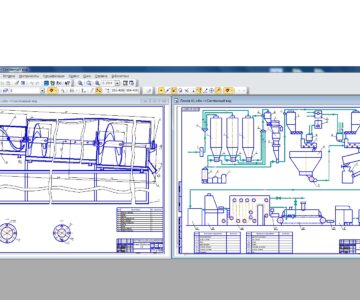

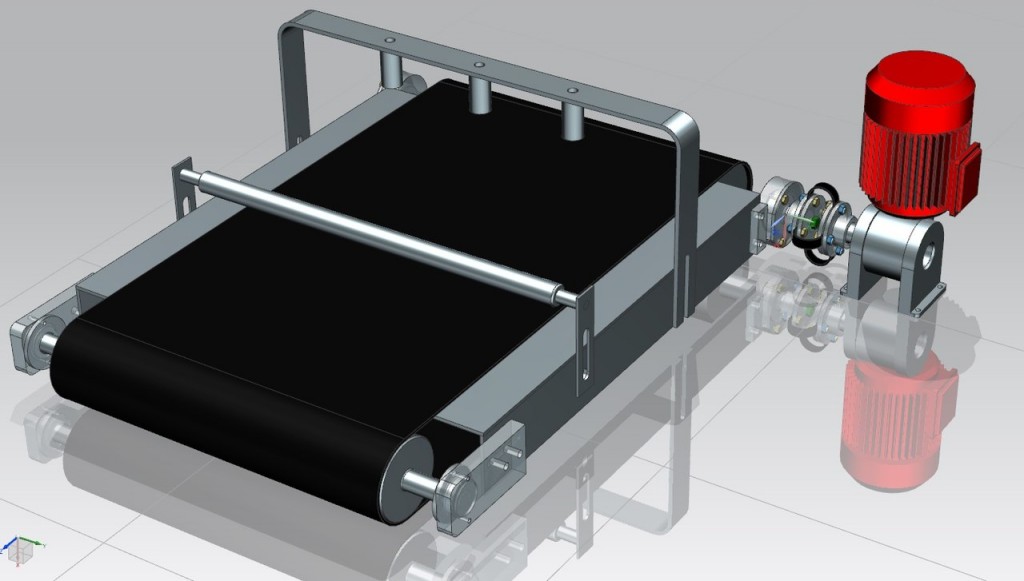

Сделать дополнительный приставной модуль-транспортер с креплением по деку, задающую форму.
Эффективность проекта:
1) Улучшение характеристик получаемой сигароообразной заготовки до требуемых.
Особенности конструкции:
Принцип действия:
Заготовка, закатанная на тестозакаточной машине ТЗМ-21, поступает на приставной модуль, где при помощи деки принимает окончательную форму.
Комплектность документов:
1) Комплект вала со стороны привода.
2) Комплект вала со стороны натяжения.
3) Крепления для фиксации деки.
4) Рама транспортера.
5) Сборочный чертеж.

Состав: Папка чертежей разных форматов Сборочный чертеж(СБ), Вид общий (ВО), Спецификации; Папка с фотками 3D модели; Папка с фотками изготовленной по чертежам машины. Отзыв. Рецензия. Язык документа

Софт: AutoCAD, DWG
