Ген план молочного завода, строительство мгупб

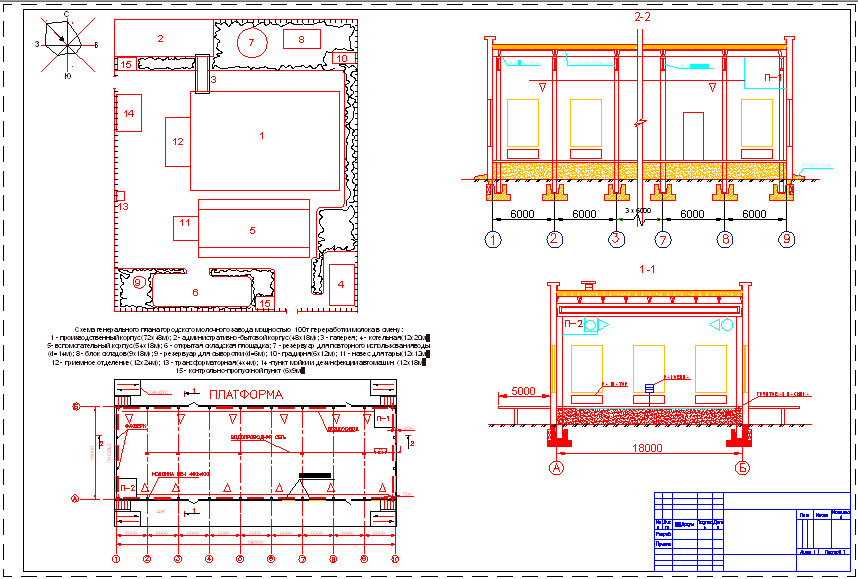

ген план молочного завода ..вид сверху вспомогательного здания(цех детского питания)...разрезы продольный и поперечный вспомогательного здания

Схема генерального плана городского молочного завода мощностью 100т переработки молока в смену:
1 - производственный корпус(72х48м); 2 - административно-бытовой корпус(48х18м); 3 - галерея; 4 - котельная(12х20м);
5- вспомогательный корпус(54х18м); 6 - открытая складская площадка; 7 - резервуар для повторного использованияводы (d=14м); 8 - блок складов(9х18м); 9 - резервуар для сыворотки(d=6м); 10 - градирня(6х12м); 11 - навес для тары(12х12м);
12 - приемное отделение(12х24м); 13 - трансформаторная(4х4м); 14 -пункт мойки и дезинфекции автомашин (12х18м);
15 - контрольно-пропускной пункт (6х9м).

Состав: ген план вид сверху вспомогательного здания...разрезы продольный и попречный вспомогательного здания

Софт: AutoCAD
