Горизонтальная обоечная машина Р3-БГО 6

Основным рабочим органом обоечных машин является вращающийся бичевой ротор, находящийся в неподвижном сетчатом цилиндре. Между бичами и цилиндром устанавливают определенный зазор. Зерно под действием центробежных сил вращающегося бичевого ротора отбрасывается к сетчатому цилиндру и подвергается многократному механическому воздействию со стороны бичей в результате ударов, трения о ситовую поверхность и между зерновками. В результате пыль, песок, частицы плодовых оболочек, зародыша и бородки отделяются от зерна и проходят через отверстия сита. В зависимости от вида обоечной машины зерно и продукты шелушения объединяются или выводятся раздельно.

Окружную скорость бичевого ротора следует выбирать в зависимости от обрабатываемой культуры. Например, для ржи, обладающей более вязкой структурой, чем пшеница, скорость должна быть 15... 18 м/с, для мягкой пшеницы — 13... 15 м/с, для твердой, более хрупкой пшеницы — 10... 11 м/с. При уменьшении рабочего зазора интенсивность воздействия увеличивается, так как возрастает сила удара и взаимного трения. Удельная нагрузка зависит от особенностей обрабатываемой культуры, режима работы обоечной машины, типа бичевого ротора и от материала сетчатого цилиндра.

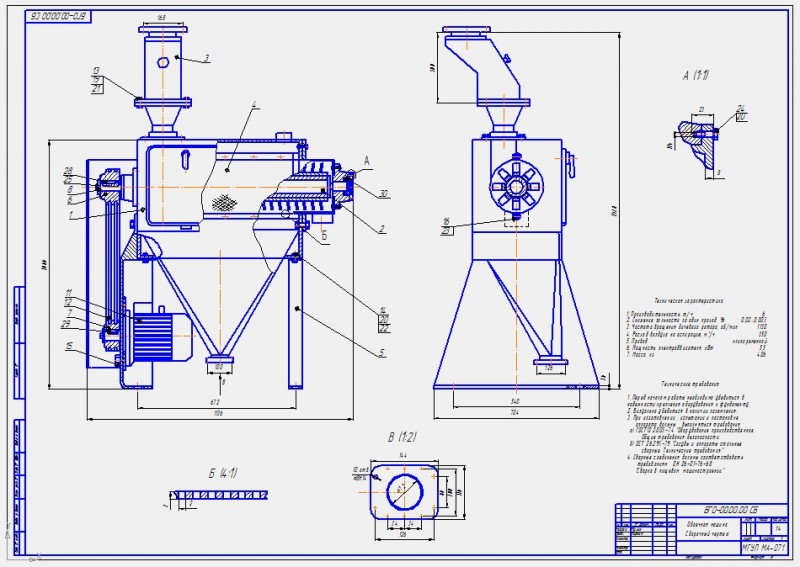

Состав: ВО, СБ корпуса, СБ бичевого ротора, Спецификация

Софт: Компас v12

Каталог / Промышленность / МАПП / Горизонтальная обоечная машина Р3-БГО 6

Просмотр файлов
КОРПУС -- ГОТОВ НА ПЕЧАТЬ.cdw
ОБЩИЙ ВИД -- ГОТОВ НА ПЕЧАТЬ.cdw
Ротор -- готов на А2.cdw
СПЕЦИФИКАЦИЯ -- ГОТОВА.frw
