Колбасный шприц

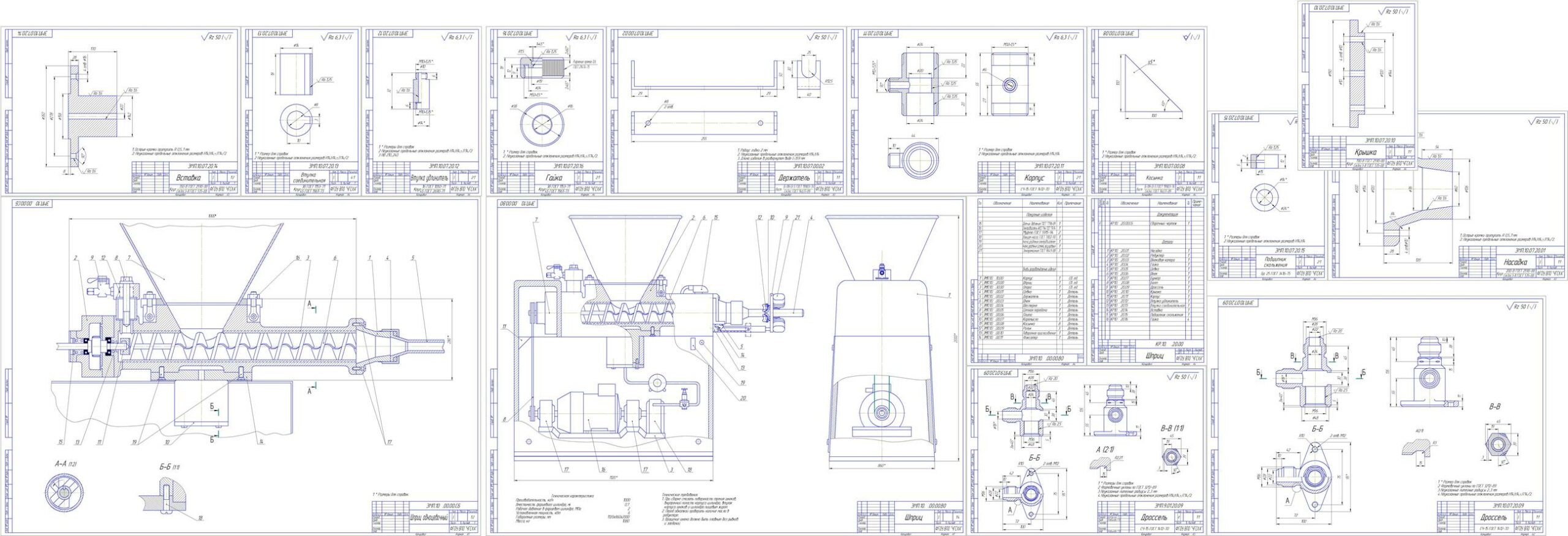

Колбасный шприц для дозирования фарша в оболочку имеются чертежи без пояснительной записки от дипломной работы ЧГСХА

Состав: сборочный чертеж спецификация общий вид спецификация деталировка Язык документа

Софт: Компас v12

Просмотр файлов
GOTOVYIE-CHERTEZHI-DLYA-TATYANYI/ГОТОВЫЕ ЧЕРТЕЖИ ДЛЯ ТАТЬЯНЫ/ВО ШПРИЦ ГОТОВЫЙ.cdw
GOTOVYIE-CHERTEZHI-DLYA-TATYANYI/ГОТОВЫЕ ЧЕРТЕЖИ ДЛЯ ТАТЬЯНЫ/деталировка/Вставка.cdw
GOTOVYIE-CHERTEZHI-DLYA-TATYANYI/ГОТОВЫЕ ЧЕРТЕЖИ ДЛЯ ТАТЬЯНЫ/деталировка/Новая папка/Вставка.cdw
GOTOVYIE-CHERTEZHI-DLYA-TATYANYI/ГОТОВЫЕ ЧЕРТЕЖИ ДЛЯ ТАТЬЯНЫ/деталировка/Новая папка/Втулка соединительная.bak.cdw
GOTOVYIE-CHERTEZHI-DLYA-TATYANYI/ГОТОВЫЕ ЧЕРТЕЖИ ДЛЯ ТАТЬЯНЫ/деталировка/Втулка соединительная.cdw
GOTOVYIE-CHERTEZHI-DLYA-TATYANYI/ГОТОВЫЕ ЧЕРТЕЖИ ДЛЯ ТАТЬЯНЫ/деталировка/Новая папка/Втулка удлинитель.bak.cdw
GOTOVYIE-CHERTEZHI-DLYA-TATYANYI/ГОТОВЫЕ ЧЕРТЕЖИ ДЛЯ ТАТЬЯНЫ/деталировка/Втулка удлинитель.cdw
GOTOVYIE-CHERTEZHI-DLYA-TATYANYI/ГОТОВЫЕ ЧЕРТЕЖИ ДЛЯ ТАТЬЯНЫ/деталировка/Новая папка/Гайка верхняя.bak.cdw
GOTOVYIE-CHERTEZHI-DLYA-TATYANYI/ГОТОВЫЕ ЧЕРТЕЖИ ДЛЯ ТАТЬЯНЫ/деталировка/Гайка верхняя.cdw
GOTOVYIE-CHERTEZHI-DLYA-TATYANYI/ГОТОВЫЕ ЧЕРТЕЖИ ДЛЯ ТАТЬЯНЫ/деталировка/Новая папка/Держатель.bak.cdw
GOTOVYIE-CHERTEZHI-DLYA-TATYANYI/ГОТОВЫЕ ЧЕРТЕЖИ ДЛЯ ТАТЬЯНЫ/деталировка/Держатель.cdw
GOTOVYIE-CHERTEZHI-DLYA-TATYANYI/ГОТОВЫЕ ЧЕРТЕЖИ ДЛЯ ТАТЬЯНЫ/деталировка/Новая папка/Дроссель.bak.cdw
GOTOVYIE-CHERTEZHI-DLYA-TATYANYI/ГОТОВЫЕ ЧЕРТЕЖИ ДЛЯ ТАТЬЯНЫ/Дроссель.cdw
GOTOVYIE-CHERTEZHI-DLYA-TATYANYI/ГОТОВЫЕ ЧЕРТЕЖИ ДЛЯ ТАТЬЯНЫ/деталировка/Дроссель.cdw
GOTOVYIE-CHERTEZHI-DLYA-TATYANYI/ГОТОВЫЕ ЧЕРТЕЖИ ДЛЯ ТАТЬЯНЫ/деталировка/Новая папка/Корпус.bak.cdw
GOTOVYIE-CHERTEZHI-DLYA-TATYANYI/ГОТОВЫЕ ЧЕРТЕЖИ ДЛЯ ТАТЬЯНЫ/деталировка/Корпус.cdw
GOTOVYIE-CHERTEZHI-DLYA-TATYANYI/ГОТОВЫЕ ЧЕРТЕЖИ ДЛЯ ТАТЬЯНЫ/деталировка/Новая папка/Косынка.bak.cdw
GOTOVYIE-CHERTEZHI-DLYA-TATYANYI/ГОТОВЫЕ ЧЕРТЕЖИ ДЛЯ ТАТЬЯНЫ/деталировка/Косынка.cdw
GOTOVYIE-CHERTEZHI-DLYA-TATYANYI/ГОТОВЫЕ ЧЕРТЕЖИ ДЛЯ ТАТЬЯНЫ/деталировка/Новая папка/Крышка.bak.cdw
GOTOVYIE-CHERTEZHI-DLYA-TATYANYI/ГОТОВЫЕ ЧЕРТЕЖИ ДЛЯ ТАТЬЯНЫ/деталировка/Крышка.cdw
GOTOVYIE-CHERTEZHI-DLYA-TATYANYI/ГОТОВЫЕ ЧЕРТЕЖИ ДЛЯ ТАТЬЯНЫ/деталировка/Новая папка/Насадка.bak.cdw
GOTOVYIE-CHERTEZHI-DLYA-TATYANYI/ГОТОВЫЕ ЧЕРТЕЖИ ДЛЯ ТАТЬЯНЫ/деталировка/Насадка.cdw
GOTOVYIE-CHERTEZHI-DLYA-TATYANYI/ГОТОВЫЕ ЧЕРТЕЖИ ДЛЯ ТАТЬЯНЫ/деталировка/Подшипник скольжения.cdw
GOTOVYIE-CHERTEZHI-DLYA-TATYANYI/ГОТОВЫЕ ЧЕРТЕЖИ ДЛЯ ТАТЬЯНЫ/СБ ШПРИЦ ГОТОВЫЙ.cdw
GOTOVYIE-CHERTEZHI-DLYA-TATYANYI/ГОТОВЫЕ ЧЕРТЕЖИ ДЛЯ ТАТЬЯНЫ/спец ВО ГОТОВОЕ.cdw
GOTOVYIE-CHERTEZHI-DLYA-TATYANYI/ГОТОВЫЕ ЧЕРТЕЖИ ДЛЯ ТАТЬЯНЫ/Спецификация ШПРИЦ СБ ГОТОВАЯ.spw
GOTOVYIE-CHERTEZHI-DLYA-TATYANYI/ГОТОВЫЕ ЧЕРТЕЖИ ДЛЯ ТАТЬЯНЫ/деталировка/Новая папка
GOTOVYIE-CHERTEZHI-DLYA-TATYANYI/ГОТОВЫЕ ЧЕРТЕЖИ ДЛЯ ТАТЬЯНЫ/деталировка
GOTOVYIE-CHERTEZHI-DLYA-TATYANYI/ГОТОВЫЕ ЧЕРТЕЖИ ДЛЯ ТАТЬЯНЫ
GOTOVYIE-CHERTEZHI-DLYA-TATYANYI
