Машина темперовальная М2-Т-250. Монтажная схема.

Тернопольский национальный технический университет
кафедра технологии машиностроения

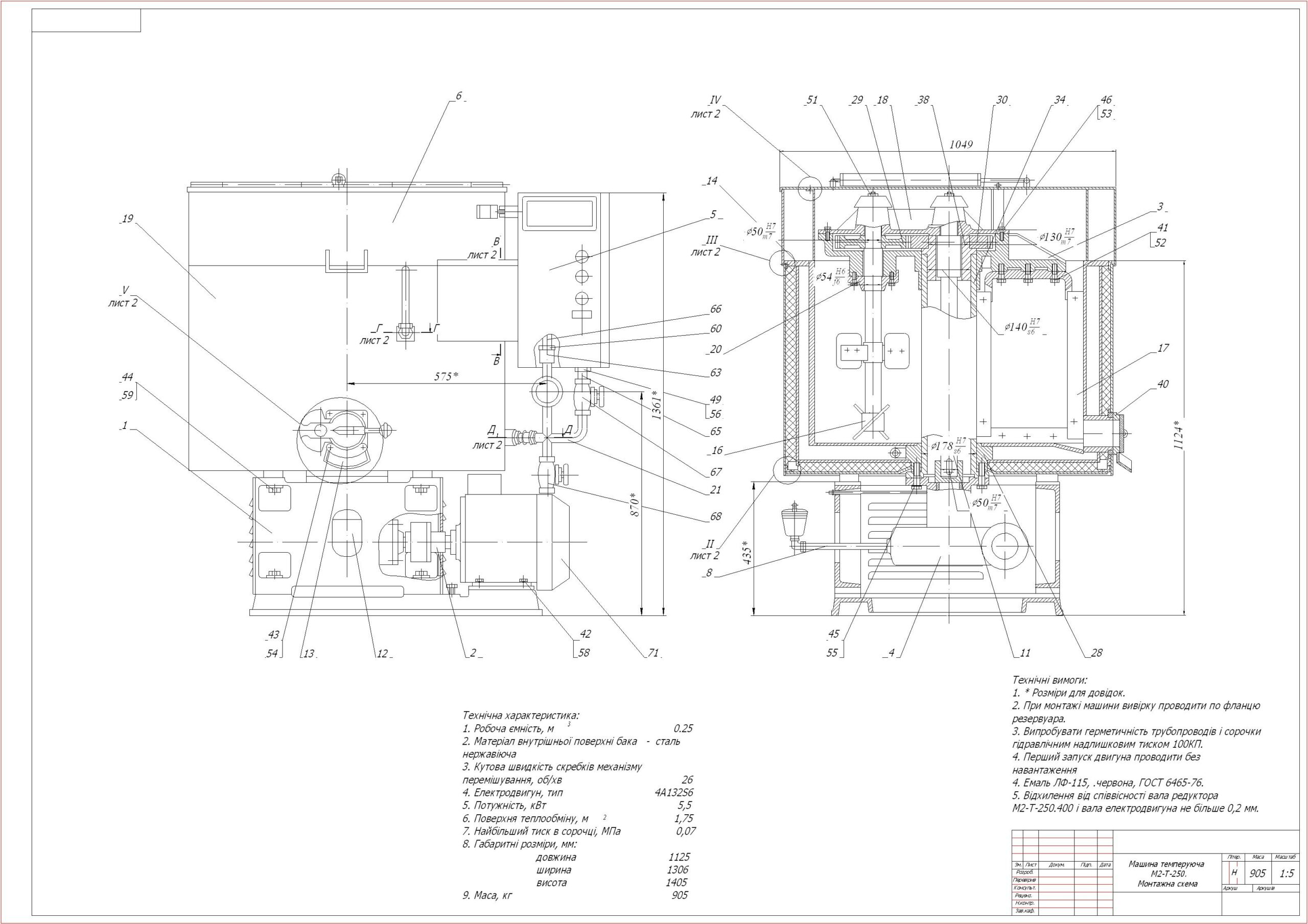

Монтажна схема машини темперуючої М2-Т-250 (призначена для підігріву чи охолодження з одночасним перемішуванням кондитерських мас)
Технічні дані:
1. Робоча ємність бака, м3 0,25
2. Кутова швидкість скребків мішалки, об/хв. 26
3. Матеріал деталей, які контактують з продуктом –
нержавіюча сталь
4. Потужність електродвигуна, кВт 5,5
5. Електроживлення 3-50 Гц, 380 В
6. Верхня границя вимірювання температури,
а) маси в баці +100
б) води в сорочці +150
7. Ємність сорочки, м3 0,07
8. Максимальний тиск води в сорочці, Мн/м2 0,07
9. Габаритні розміри, мм
довжина 1125
ширина 1306
висота 1405
10. Маса, кг 905

Состав: Монтажна схема машини темперувальної М2-Т-250 (2А1) (СБ), специфікації Язык документа

Софт: AutoCAD 2007

Каталог / Промышленность / МАПП / Кондитерское / Машина темперовальная М2-Т-250. Монтажная схема.

Просмотр файлов
М2-Т-250.МОНТАЖНА СХЕМА.dwg
Специфікації машина.dwg
Лист 2.М2-Т250.dwg
Технічні дані.doc
