Паровой котел для сахарного сиропа

Могилевский государственный университет продовольствия,
кафедра Машин и аппаратов пищевых производств,
по дисциплине:Технологическое оборудование отрасли,
по теме: котел паровой для сахарного сиропа,
Могилев 2014

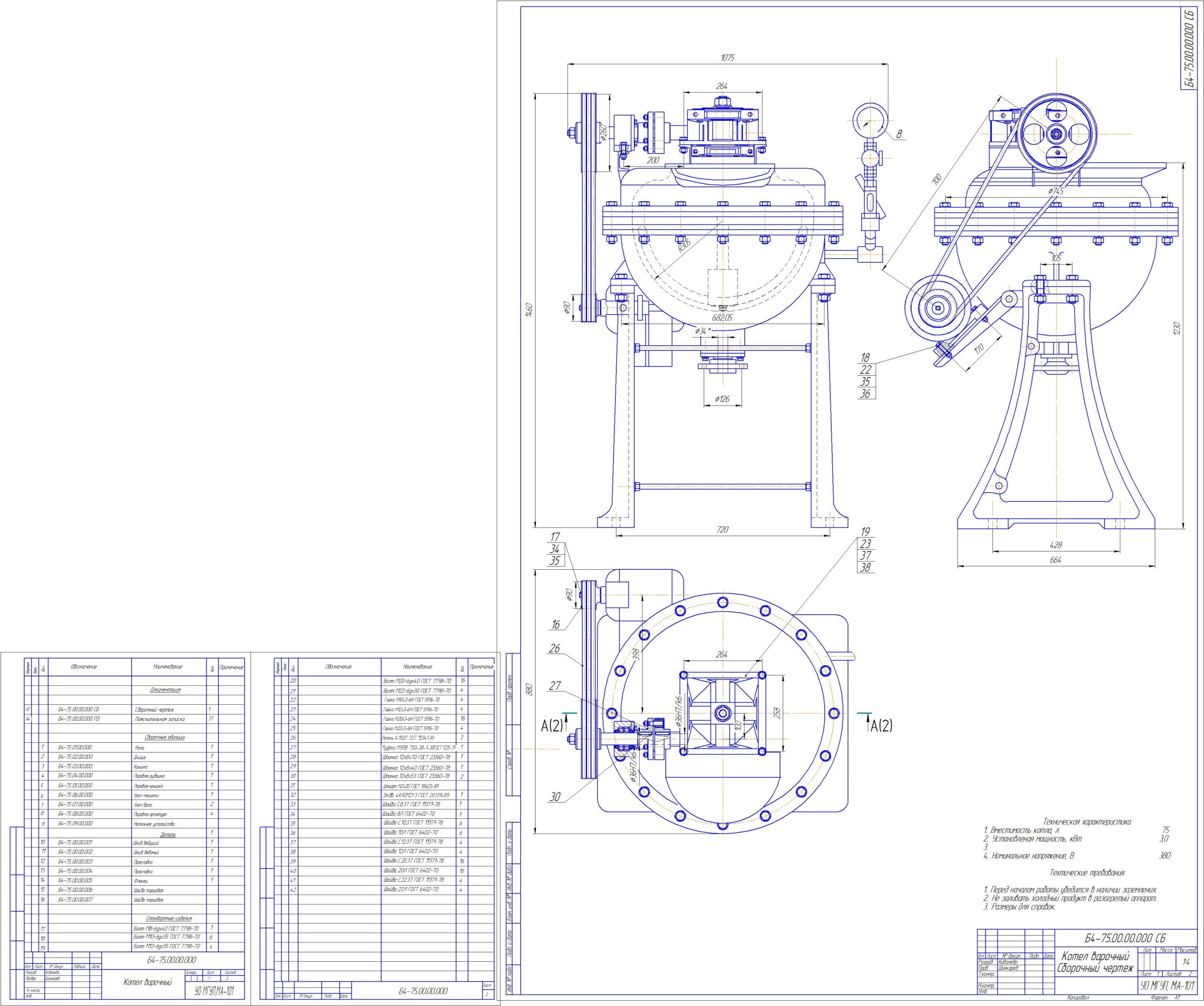

В данном проекте производится расчет и конструирование котла для варки карамели. Подвод тепла осуществляется от паровой рубашки. Рабочая камера - опрокидывающееся чаша. Тип котла - открытый. Курсовой проект содержит: графическая часть - 3 листа формата А1, пояснительная записка - 47 листов формата А4. Графическая часть содержит сборочный чертеж котла, а также сборочный чертеж вала мешалки. Объем котла - 150(л). Производительность - 0,033 кг/с.

Состав: Котел (СБ), Узел вала (СБ), ПЗ Язык документа

Софт: КОМПАС-3D SP2

Каталог / Промышленность / МАПП / Кондитерское / Паровой котел для сахарного сиропа

Просмотр файлов
ПК/Котел Паравой.docx
ПК/Титульники.docx
ПК/узел мешалки сборочный чертеж.cdw
ПК/Чертеж.cdw
ПК
