Конвейер спиральный

Спиральные конвейера идеально подходят как для заморозки пищевых полуфабрикатов, так и для охлаждения хлебобулочных и кондитерских изделий. Благодаря своим геометрическим характеристикам спиральный конвейер позволяет разместить максимальное количество продукта в минимально занимаемом объёме. Это особенно ценно в тех процессах, где необходимо длительное пребывание продукта на конвейерной ленте, например при заморозке или охлаждении.
Тех. характеристики:
1.Ширина ленты 682 мм.
2.Тип ленты S.101 - 25 мм.
3.Длина ленты 280 м.
4.Скорость конвейера от 32 до 160 мин/цикл
5.Диаметр барабана – 2500 мм.
6.Количество уровней 21
7.Высота уровня 170 мм.
8.Максимальная высота продукта 105 мм.
9.Высота подающей ветви 575 мм.
10.Высота отводящей ветви 4210 мм.

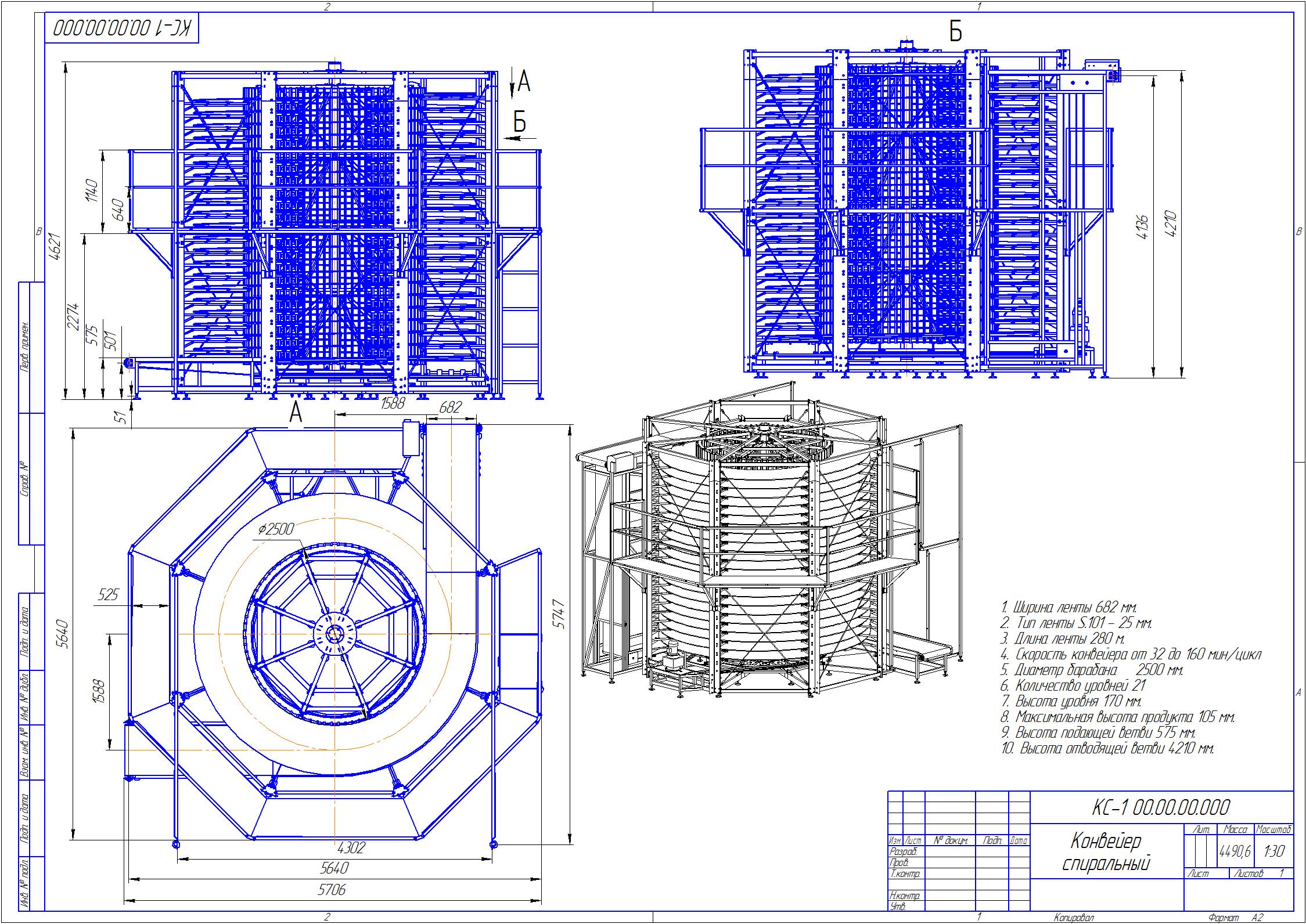

Состав: Габаритный чертеж Язык документа

Софт: КОМПАС-3D 14 sp1

Каталог / Промышленность / МАПП / Конвейер спиральный

Просмотр файлов
Конвейер спиральный.cdw
