Курсовой проект "Модернизация сепаратора-сливкоотделителя линии производства сливочного масла"

Донецкий национальный университет экономики и торговли им. Михаила Туган-Барановського (ДонНУЭТ)
Институт пищевых производств
Специлизация "Машиностроение"
Курсовой проект по дисциплине "Оборудование пищевых производств"
На тему "Модернизация сепаратора-сливкоотделителя линии производства сливочного масла"
Донецк 2011

В данном проекте рассматривается линия производства сливочного масла. Произведен анализ оборудования, применяемого для производства данного вида продукции. Приведена классификация сепараторов, применяемых при переработке молока.

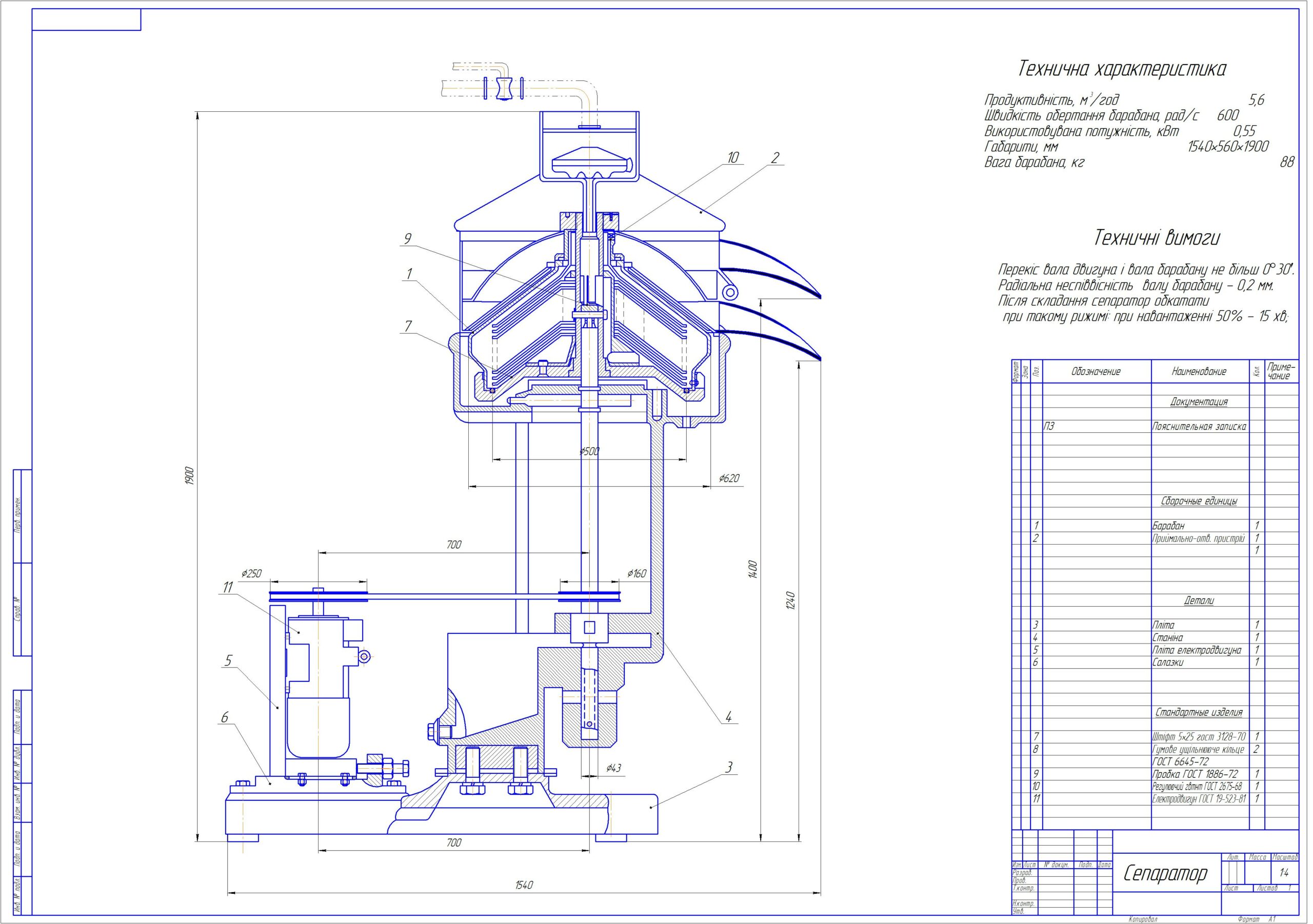

Графическая часть содержит машинно-апаратурную схему производства сливочного масла, классификацию сепараторов, общий вид сепаратора, 3 ответственные детали машины и схему аналиа критических производственных факторов при эксплуатации данной машины.
Курсовой проект содержит 1 формат А1, 2 формата А3 и 4 формата А4, 40 страниц пояснительной записки, 13 источников литературы

Характеристика продукции, сырья. Сливочное масло - это продукт с высокой концентрацией молочного жиру, который имеет среди природных жиров наибольшую питательную и биологическую ценность . Сырьем для приготовления масла служат сливки путем их сбиванием. Известно более 20 видов масла, которые различаются по химическому составу, вкусу, запаху и консистенции. Качество и свойства масла зависят от методов переработки сливок, используемого сырья, вкусовых и ароматических добавок.
В конструкторской части был разработан сепаратор-сливкоотделитель на базе модели ОСН-С

Техническая характеристика:
Производительность, л/ч - 5600
Вес барабана, кг - 88
Потребляемая мощность, кВт - 0,55
Частота вращения барабана, об/хв - 5700
Габаритные размеры, мм: длина 1540, ширина 560, высота 1900
Масса, кг- 560

Состав: Сепаратор-сливкоотделитель (ВО), Деталировка (кожух, гайка, втулка), Спецификация, Машинно-апаратурная схема производства сливочного масла, классификация сепараторов, схема аналиа критических производственных факторов при эксплуатаци сепаратора , ПЗ Язык документа

Софт: КОМПАС-3D 13 SP1

Каталог / Промышленность / МАПП / Курсовой проект "Модернизация сепаратора-сливкоотделителя линии производства сливочного масла"

Просмотр файлов
молоко сепаратор/Записка.doc
молоко сепаратор/лист/Л 1.doc
молоко сепаратор/лист/Л 2.doc
молоко сепаратор/лист/Л 3.cdw
молоко сепаратор/лист/Л 4/5.cdw
молоко сепаратор/лист/Л 4/дет 1.cdw
молоко сепаратор/лист/Л 4/дет3.cdw
молоко сепаратор/лист/Л 5.doc
молоко сепаратор/РЕФЕРАТ.doc
молоко сепаратор/лист/Л 4
молоко сепаратор/лист
молоко сепаратор
