Курсовой проект по процессам и аппаратам: Расчет насадочной ректификационной колоны

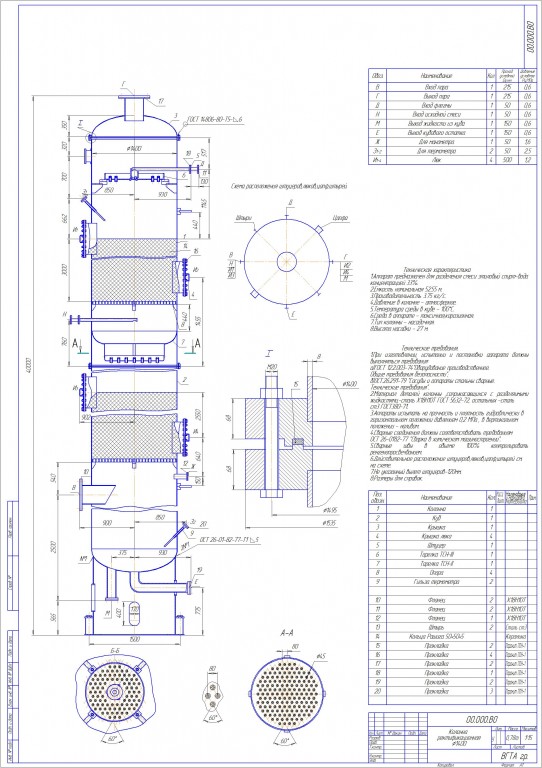

Колонна
ректификационная Осадочная формат А1 со спецификацией,
.Аппарат предназначен для разделения смеси этиловый спирт-вода
концентрацией 33%.
2.Емкость номинальная 52.55 м.
3.Производительность 3.75 кг/с.
4.Давление в колонне - атмосферное.
5.Температура среды в кубе - 100 С.
6.Среда в аппарате - токсичная, коррозионная.
7.Тип колонны - насадочная.
8.Высота насадки - 27 м.
Ректификационная колонна предназначена для разделения жидких смесей на фракции, каждая из которых содержит вещества с близкой температурой кипения.
Установка
ректификационная.
Технологическая схема Формат А1.

Состав: Колонна ректификационная(ВО), Установка ректификационная(Технологическая схема) Язык документа

Софт: Компас v12
