Курсовой проект ''Установка непрерывного действия для конвективной сушки песка''

В данном курсовом проекте была спроектирована установка для сушки песка производительностью 2,22 кг/с. В ходе курсовой работы были проведены технологический расчет, расчет и выбор вспомогательного оборудования.
В технологическом расчете были приведены расчеты с использованием в качестве сушильного агента смесь дымовых газов с воздухом, топливом для приготовления которого является уголь. Также были рассчитаны основные параметры однокамерной сушилки, как действительный расход сухого воздуха Lα=8,777 м3/кг и диаметр Dс=2 м.
В качестве вспомогательного оборудования были заданы и рассчитаны очистные устройства для отработанного сушильного агента, которыми являются группа параллельно работающих (n=4 шт.) циклонов ЦН-15-800х4СП c диаметром dц=0,8 м каждого циклона и батарейный циклон БЦ-259-(3х3) с количеством элементов n=9 шт. Для протяжки сушильного агента через установку подобран вентилятор высокого давления ВР-132-30-6,3 мощностью N=18,5 кВт. Рассчитаны толщина газораспределительной решетки и толщина тепловой изоляции.

Состав: Пояснительная записка (ПЗ), сушилка кипящего слоя (СБ), технологическая схема сушильной установки Язык документа

Софт: Компас v13 SP2

Каталог / Промышленность / МАПП / Курсовой проект ''Установка непрерывного действия для конвективной сушки песка''

Просмотр файлов

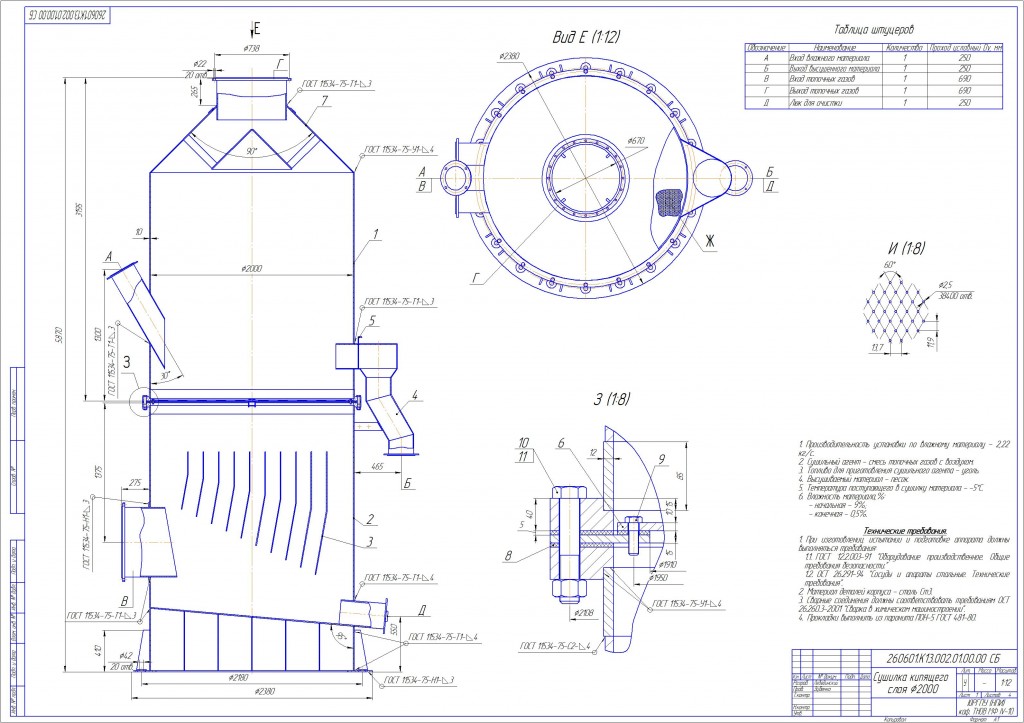

Курсовой проект ''Сушилка кипящего слоя''/Сушилка кипящего слоя D=2000 мм.cdw
Курсовой проект ''Сушилка кипящего слоя''/Сушилка кипящего слоя D=2000 мм.spw
Курсовой проект ''Сушилка кипящего слоя''/Сушилка кипящего слоя.docx
Курсовой проект ''Сушилка кипящего слоя''/Технологическая схема сушильной установки.cdw
Курсовой проект ''Сушилка кипящего слоя''
