Операция Укомплектация-2

Линия производства кормосмесей

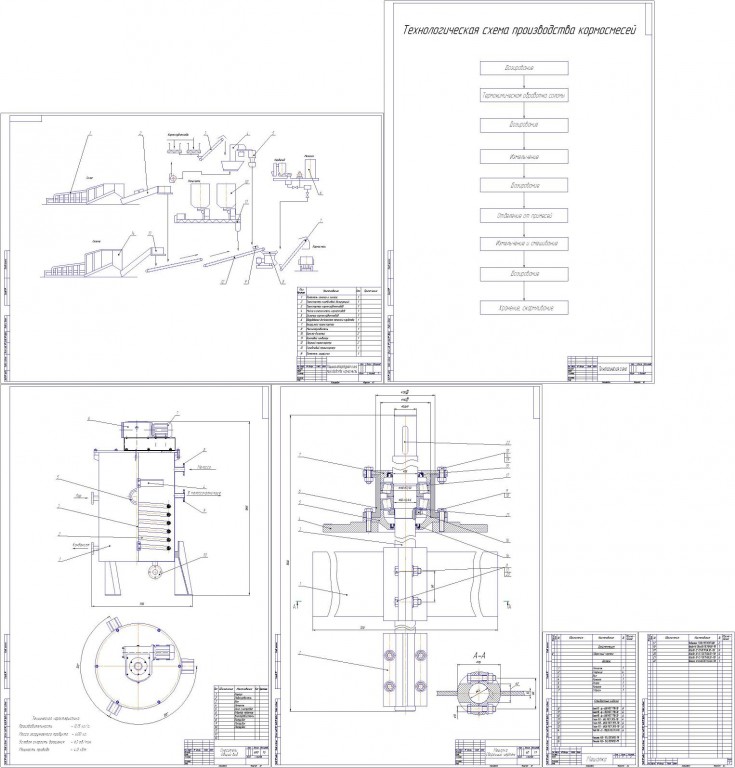

Работа включает расчетно-пояснительную записку+комплект чертежей:
- технологическая схема производства кормосмесей;
- машинно-аппаратурная схема производства кормосмесей;
- смеситель мелассы и карбомида (вид общий)- спроектирован по стандартным методикам под заданную производительность линии;
- мешалка (сборочный чертеж).
Комплект оборудования линии предназначен для приготовления влажных кормосмесей, в состав которых входят солома (россыпью, и тюках, рулонах) сенаж или силос, корнеклубнеплоды, концентраты, меласса и раствор карбамида.
Основной комплект состоит из следующих технологических линий:
—линии соломы, состоящей из питателя-загрузчи¬ка кормов и дозирующего скребкового транспортера;
—линии силоса или сенажа в составе питателя зеленой массы и дозирующего скребкового транспортера;
—линии концентрированных кормов, состоящей из двух бункеров-дозаторов и винтового конвейера;
—линии корнеклубнеплодов, состоящей из скребкового транспортера, мойки-измельчителя-камнеуловителя и бункера-дозатора;
—линии обогатительных добавок (ОМК-2);
—линии доизмельчеяия, смешивания и выдачи кормосмесей, состоящей из измельчителя-смесителя кормов и скребкового транспортера.
Технологическая схема приготовления кормов осуществляется еле дующим образом. Из транспортного самосвального средства солому выгружают на приемный лоток, откуда она поступает на конвейер. На конвейере специальное приспособление доизмельчает рассыпную солому или разрыхляет рулоны и тюки, и через дозирующие битеры солома подается на транспортер точной дозировки, который доставляет ее на транспортер линии сбора. По данному транспортеру солома вместе с другими кормами перемещается в сторону измельчите¬ля-смесителя кормов.

Линия обработки силоса или сенажа имеет аналогич¬ное устройство. Силос, сенаж из самосвального средства выгружается на лоток, затем поступает на конвейер, че¬рез дозирующие битеры подается на транспортер точной дозировки далее поступает непосредственно и измель¬читель-смеситель кормов.
Корнеклубнеплоды доставляются и кормоцех само спальными средствами или подаются стационарными транспортерами из кормохранилища, сблокированного с кормоцехом. Из завальной ямы корнеклубнеплоды транспортером подаются в измельчитель-камнеуловитель, где осуществляется их мойка и измельчение до ча¬стиц необходимого размера. Измельченные корнеклуб¬неплоды поступают в бункер-дозатор сочных кормов, а оттуда на транспортер линии сбора и далее в измель¬читель-смеситель кормов.
Концентрированные корма доставляются в кормоцех загрузчиком кормов ЗСК-10 и загружаются в бункера-дозаторы, откуда шнековым конвейером подаются на транспортер линии сбора.
В качестве обогатительных добавок используются меласса и водный раствор карбамида. Приготовление водного раствора карбамида, подогрев мелассы и дози¬рование обоих компонентов осуществляются оборудова¬нием ОМК-2, а ввод в кормосмесь производится че¬рез форсунки измельчителя-смесителя кормов ИСК-3.
Все компоненты рациона (солома, силос, корнеплоды, концентраты) загружаются послойно на транспортер сбора и подаются в измельчитель-смеситель ИСК-3 где происходит дополнительное доизмельчение всех ком понентов, их равномерное перемешивание и обогащение мелассой и раствором карбамида. Готовая смесь выбрасывается из измельчителя-смесителя на транспортер и подается в транспортное средство типа КТУ-10.
При кормлении крупного рогатого скота кормосмесями, приготовленными в кормоцехе, по срав¬нению с раздельной раздачей компонентов рациона поз¬воляет на 7 — 10% повысить надой молока или на 10—20% увеличивает привес животных на откорме. За счет доизмельчения и смешивания компонентов рациона на 110 — 15% снижается расход кормов.

Состав: Машинно-аппаратурная схема, технологическая схема, Вид общий (ВО), Сборочный чертеж(СБ), Спецификация+Расчетно-пояснительная записка Язык документа

Софт: Компас v5.11, CDW

Каталог / Промышленность / МАПП / Линия производства кормосмесей

Просмотр файлов
Линия производства кормосмесей/Машинно-аппаратурная схема линии производства кормов.cdw
Линия производства кормосмесей/Мешалка Сборочный чертеж.cdw
Линия производства кормосмесей/Смеситель мелассы и карбомида чертеж общего вида.cdw
Линия производства кормосмесей/Спецификация лист 1.cdw
Линия производства кормосмесей/Спецификация лист 2.cdw
Линия производства кормосмесей/Тех сх.CDW
Линия производства кормосмесей
Линия производства кормосмесей/РПЗ.doc
