Машина для резания рыбы на пласты (аналог Н2-ИРА 140)

В дипломном проекте приведенная документация на разработку технологической линии для производства рыбных консерв и машины для разделения рыбы на пласты. Используя выходные данные, в проекте разработаны исходные требования к машине, которая проектируется, сформулированные требования технического задания, данная характеристика технологической линии, определены выходные данные для проектирования.

За машину аналог беремо машину для розділення риби на пластини Н2-ИРА 140.

В дипломному проекті приведена документація на розробку технологічної лінії для виробництва рибних консерв та машини для розділення риби на пласти. Використовуючи вихідні дані, в проекті розроблені вихідні вимоги до машини, яка проектується, сформульовані вимоги технічного завдання, дана характеристика технологічної лінії, визначені вихідні дані для проектування. Проведено розрахунок показників та параметрів машини для різання риби на пласти, розроблено технологічний план цеху з виробництва рибних консерв, побудовані функціональна, кінематична і принципова схеми машини. Розроблені також конструкції вала машини та деталей, які входять до складу конструкції. Розроблені послідовність монтажу та організації ремонту машини, заходи з підготовки машини до роботи та з технічного обслуговування обладнання, питання охорони праці, проведено техніко-економічне обгрунтування обладнання.

Состав: Сборочный чертеж(СБ), Вид общий (ВО), Спецификация, Технологическая схема+все чертежи по диплому+ПЗ Язык документа

Софт: AutoCAD,

Каталог / Промышленность / МАПП / Машина для резания рыбы на пласты (аналог Н2-ИРА 140)

Просмотр файлов
Специф_кац_я фундаментного болта.doc
ДП.docm

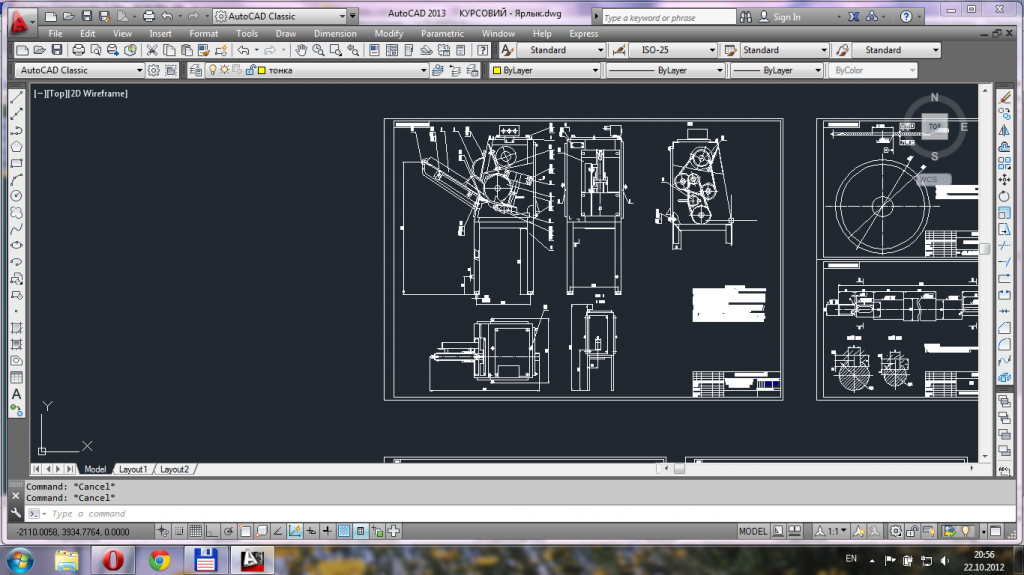

КУРСОВИЙ - Ярлык.dwg
Специф_кац_ю загальний вигляд.doc
Специф_кац_я вузол.doc
